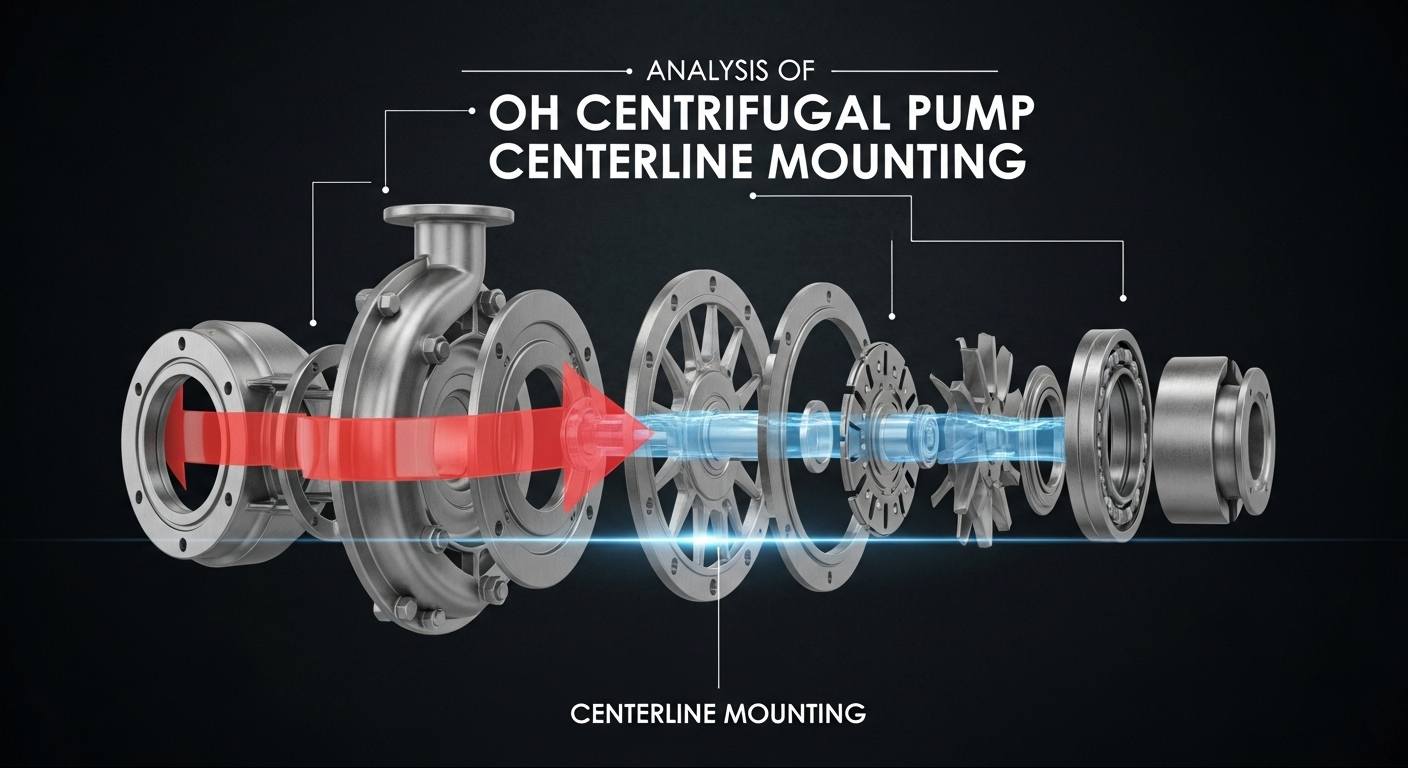

Анализа на централно монтирање на OH центрифугална пумпа

Во тешки работни услови како што се петрохемиски и пренос на течности со висока температура, стабилноста наOH центрифугални пумпи(во согласност со стандардите API 610) е од клучно значење. Како метод за монтирање на јадрото, монтирањето на централната линија е широко користено во моделите на тешки OH2/OH3 пумпи. Што го прави овој дизајн уникатен?

1. Што е централно монтирање?

На местото за реновирање на пумпната површина на рафинеријата, видов техничари кои ги споредуваат разликите во монтажата помеѓу пумпите OH1 и OH2: пумпата OH1 е фиксирана преку стапалата на дното на куќиштето, додека прирабницата на пумпата OH2 е директно порамнета со референтната линија на основната плоча - ова е јасна манифестација на монтирање на централната линија. Овој структурен дизајн е експлицитно потребен со стандардите API 610 и може ефективно да одговори на оперативните предизвици во средини со висока температура и висок притисок.

2. Зошто да изберете монтирање во средишна линија?

Клучот лежи во решавањето на проблемот со термичка експанзија. Кога пумпата пренесува медиум со висока температура (како врело масло на 200-400℃), куќиштето и вратилото ќе претрпат проширување и деформација. Традиционалното монтирање на ногата е склоно кон неусогласеност помеѓу осовината на пумпата и вратилото на моторот, предизвикувајќи вибрации, истекување на заптивките, па дури и оштетување на лежиштето. Монтажата на централната линија, со фиксирање на централната оска, овозможува рамномерно распределување на термичката експанзија по оската на симетрија, одржувајќи ја стабилноста на порамнувањето. На пример, една рафинерија некогаш доживеа истекување на заптивки во пумпа поставена на нога по само три месеци пренесување на врело масло на 380℃; расклопувањето откри поместување од 0,2 mm помеѓу вратилото на пумпата и вратилото на моторот. По префрлувањето на монтирање на централната линија, слични проблеми никогаш повеќе не се појавија.

3. Три основни предности на централното монтирање

Во практичното работење и одржување, овие предности не се само теоретски, туку можат навистина да ги намалат проблемите:

• Силна термичка стабилност: Пумпата во фабрика за етилен треба често да се префрла помеѓу ладни и топли медиуми, со температурни флуктуации кои се движат од 80℃ до 320℃. Сепак, пумпата со монтирање на централна линија одржува вредност на вибрации под 4,5 mm/s по секој прекинувач, далеку пониска од стандардната граница.
• Висока ефикасност на одржување: Претходно, за поправка на пумпата поставена на нога беа потребни 8 часа само за да се расклопи моторот и да се усогласат шахтите. Спротивно на тоа, за пумпа поставена на централна линија со ротор што се извлекува назад, кога минатата година го заменивме механичкиот заптив, беа потребни само 3 часа - нема потреба да се расклопува моторот, само извлечете го роторот директно, заштедувајќи го поголемиот дел од времето.
• Подобрена доверливост: Проверувајќи ја евиденцијата на опремата на нашата компанија, при услови на висока температура, просечното време на работа без проблеми на пумпите монтирани на централна линија може да достигне 18 месеци, додека повеќето пумпи монтирани на нога можат да траат само околу 12 месеци - значителен јаз од 30%-40%.

4. Апликативни сценарија и клучни точки за монтирање

Типични апликации:

• Пренос на медиуми со висока температура (≥150℃), како што се системи за циркулација на врело масло во рафинерии
• Работни услови под висок притисок (≥2,5 MPa), како што се пумпи за напојување на реакторот во хемиски постројки
• Опрема за критични процеси, како што се пумпи за пренос на растворувачи во постројки за PTA

Клучни чекори за монтирање:

① Основната плоча мора да се фугира и фиксира за да се обезбеди отпорност на вибрации на основата;

② Користете ласерски алат за порамнување за да ги калибрирате вратилото на пумпата и вратилото на моторот, со отстапување ≤0,05mm/m;

③ Инсталирајте гарнитури за компензација на прирабницата за да го елиминирате влијанието на микро-деформацијата на основата;

④ Повторно проверете го статусот на усогласување по инсталацијата и првиот термички циклус.

5. Заклучок

Монтажата на средишната линија не е само едноставен метод за фиксирање, туку систематско решение дизајнирано да одговори на оперативните болни точки на тешките пумпи. Од контрола на термичка експанзија до удобност за одржување, неговата вредност трае низ целиот животен циклус на пумпата. За индустриски сценарија кои бараат долгорочна стабилна работа, избирање шема за монтирање на централна линија во согласност соAPI 610стандардите е важна одлука за да се обезбеди континуитет на производството.
