Најдобри практики за инсталирање на основата на центрифугалната пумпа: Шест критични упатства за завртки и фугирање на темелите

Во секторот на индустриски флуиди,Тефикоинженерите го нагласуваат основниот принцип: „Стабилноста на пумпата е подеднакво дефинирана од нејзиниот дизајн и нејзината основа“. Прецизноста на инсталацијата на завртките за основање директно ја диктира природната фреквенција и нивоата на вибрации на центрифугалната пумпа за време на работата.

Подолу се прикажани шесте критични технички барања за дупките за завртките за основата и процедурите за фугирање, сумирани од техничкиот тим на Тефико за референца за изградба.

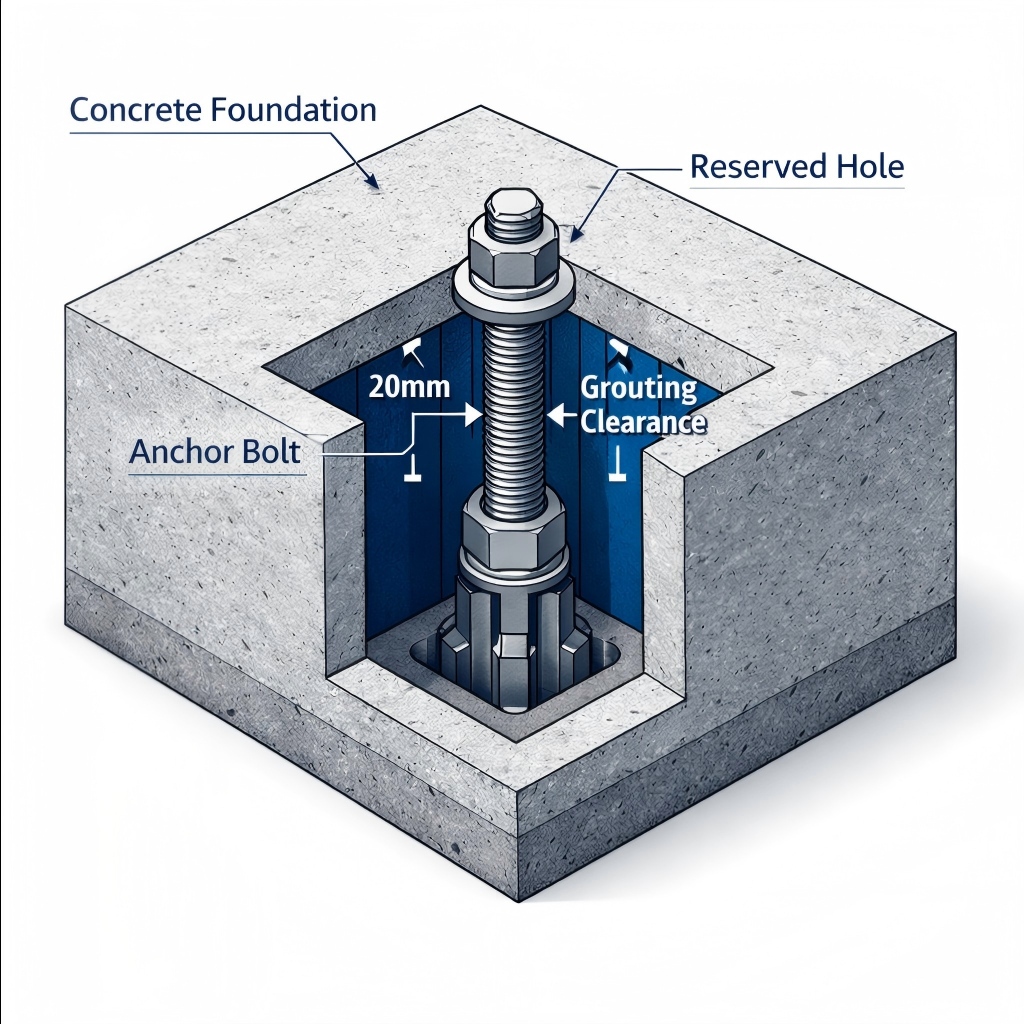

1. Прецизно позиционирање: димензионална точност и ниво

Прецизноста е основата на стабилноста. Пред фугирање, задолжителна е строга проверка во однос на техничките спецификации на производителот на пумпата.

• Конзистентност на димензиите: Растојанието и дијаметарот на завртките за основата мора строго да одговараат на основата на пумпата или димензиите на единицата. Дури и мали отстапувања може да предизвикаат принудно склопување, предизвикувајќи почетен стрес на вратилото на пумпата.
• Барање за ниво: Отстапувањето на нивото на површината на основата мора да се контролира во рамките на 0,5 mm на метар (или како што е наведено од производителот на опремата).
• Технички увид: Надминувањето на оваа толеранција предизвикува торзиона деформација на куќиштето на пумпата при прицврстувањето. Ова го компромитира механичкото вклопување на заптивката, што доведува до истекување и прекумерни вибрации - примарна причина за необјаснети дефекти на заптивките.

2. Техника на консолидација: Спречување на навалување и поместување

Правилната консолидација на бетонот околу завртките на основата е од клучно значење за конструктивниот интегритет.

• Спречете навалување: Вибраторите никогаш не смеат директно да контактираат или да вршат страничен притисок врз завртките на основата. Директниот контакт може да предизвика навалување на завртките. Навалената завртка резултира со невертикална распределба на оптоварувањето, создавајќи точки на концентрација на напрегање на смолкнување на интерфејсот на навртката.
• Елиминирајте го поместувањето: За време на изградбата мора да се спроведат сигурносни мерки за прицврстување за да се осигура дека сите вградени делови (завртки и чаури) остануваат неподвижни со нула поместување за време на процесот на истурање.

3. Контрола на тајмингот: праг на јачина од 75% и секундарна фугирање

Времето е често најзапоставениот фактор во избрзаните распореди за изградба.

• Праг на јачина: Примарниот бетонски темел мора да постигне најмалку 75% од неговата дизајнирана јакост на притисок пред да се израмни, порамни и фиксира пумпната единица. Предвременото оптоварување ризикува нерамномерно порамнување на темелите.
• Процесна секвенца: Секундарното фугирање мора да продолжи само откако опремата е прецизно порамнета и трајно фиксирана.
• Оптимална дебелина: Дебелината на секундарниот слој за фугирање мора строго да се одржува помеѓу 30 mm и 70 mm.
• Техничка анализа: Слоевите потенки од 30 mm немаат доволно маса за ефективно да ги пренесат оптоварувањата и се склони кон пукање. Слоевите подебели од 70 mm создаваат прекумерен стрес на собирање, што доведува до внатрешно пукање. Опсегот од 30–70 mm е потврдената „безбедносна зона“ за пренос на товарот.

4. Подготовка на интерфејс: чистота и контрола на влага

Врската помеѓу постоечкиот и новиот бетон е критична слаба точка која бара двојни заштитни мерки.

• Стандард за чистење: Површината одредена за секундарна фугирање мора темелно да се измие за да се отстранат сите масло, прашина, млеко и лабави честички.
• Состојба на влага: подлогата мора да биде заситена површинска сува (SSD) - целосно навлажнета, но без стоечка вода - пред фугирање. Ова го спречува стариот бетон да ја апсорбира влагата од новата инјекциска смеса, што би ја загрозило јачината на врската.
• Мерки на претпазливост при ниски температури: Ако температурата на околината падне под 0°C, мора да се преземат итни мерки против замрзнување за да се спречи замрзнување на интерфејсот, што ја уништува способноста за поврзување.

5. Избор на материјал: фин-агрегат бетон со висока јачина

За високопрецизна опрема како повеќестепени центрифугални пумпи, спецификацијата на материјалот е најважна.

• Спецификација на агрегатот: Се претпочита бетон од фин кршен камен за да се осигура дека инјекциската смеса целосно ги пополнува тесните дупки за завртките и празнините на основата без празнини.
• Хиерархија на јачина: Степенот на цврстина на притисок на материјалот за фугирање мора да биде еден степен повисок од оној на примарниот бетонски темел.
• Инженерски принцип: Концептот на „силна обвивка, слабо јадро“ овде е невалиден. Инсталациониот слој мора да биде посилен од основата за ефикасно да ги растера динамичките оптоварувања што се создаваат за време на работата на пумпата, спречувајќи оштетување од стрес на самата основа.

6. Околина за лекување: Термичка заштита под 5°C

Лекувањето е последниот и најодлучен чекор за долготрајна издржливост.

• Праг на критична температура: кога температурите на околината паѓаат под 5°C, реакцијата на хидратација на цемент значително се забавува, што го нарушува развојот на јачината.
• Задолжителни мерки: Мора да се применат строги мерки за топлинска изолација или загревање во текот на целиот период на стврднување на секундарниот слој за фугирање.
• Предупредување за ризик: Несоодветното стврднување на ниски температури може да резултира со тоа што слојот од инјекциска смеса не ја достигнува цврстината на дизајнот, што создава латентен ризик од дефект на структурата за време на работата на пумпата.

Заклучок

Поговорката „Деталите го одредуваат успехот или неуспехот“ е особено релевантна воцентрифугална пумпаинсталација. Од прецизноста на димензиите на резервираните дупки до ригорозните протоколи за секундарно фугирање и прецизноста на завртките на ниво на милиметар, секој чекор е меѓусебно поврзан.Тефикосе придржува до овие строги стандарди за контрола на секој детал, обезбедувајќи стабилна и сигурна работа на опремата за пумпа преку професионално извршување и обезбедување на квалитет.
