API 610 служи како основен општ стандард за хоризонтални центрифугални пумпи во петрохемиската, нафтата-гасната и хемиската индустрија. Овој стандард ги класифицира индустриските центрифугални пумпи во три основни конфигурации: OH превисни пумпи, BB пумпи меѓу лежиштата и VS вертикални суспендирани пумпи. Со долгогодишно длабинско истражување и развој и производствена експертиза за пумпи во согласност со API 610, Teffiko испорачува високо доверливи решенија за транспорт на течности за различни индустрии преку стандардизиран структурен дизајн и богато искуство во приспособувањето на тешките работни услови.

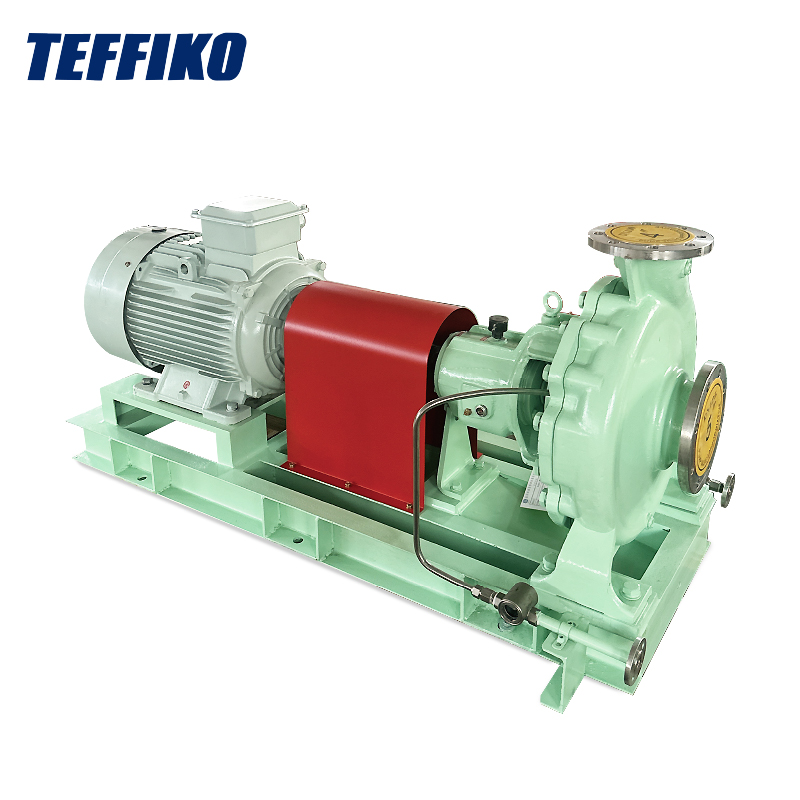

OH (Пумпа за надвиснување):Работното коло е поставено на крајот од вратилото на пумпата, конзолно надвор од куќиштето на лежиштето. Склопот на лежиштето е целосно изолиран од процесната течност. Тоа е мејнстрим лесна хоризонтална пумпа.

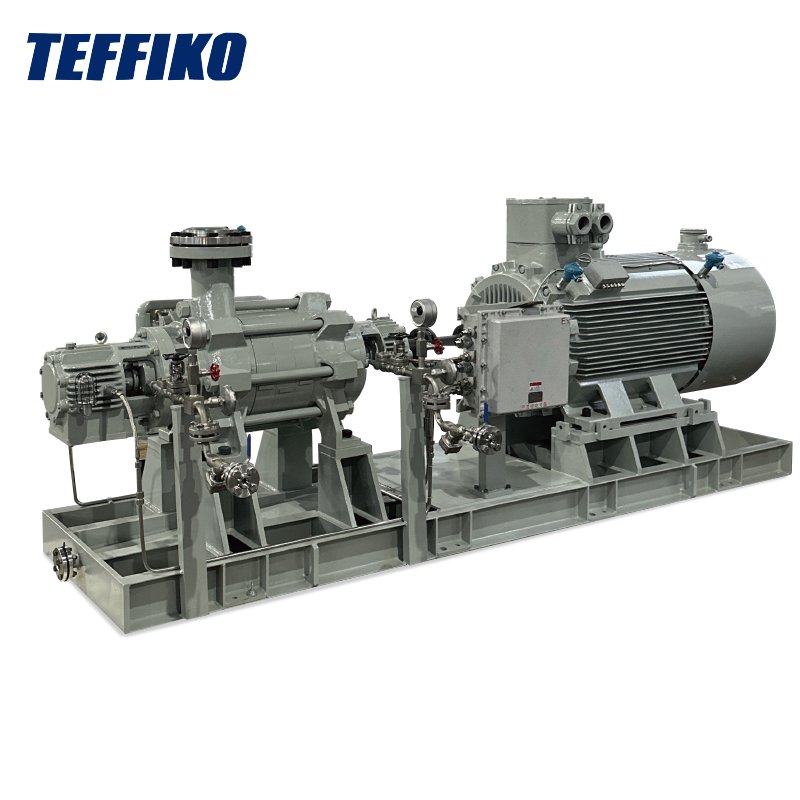

BB (Пумпа помеѓу лежиштата):Работното коло е поставено помеѓу две групи лежишта со симетрична потпорна структура, што во голема мера ја подобрува рамнотежата на роторот и целокупната цврстина на поддршката за тешки работни услови.
VS (вертикална суспендирана пумпа):Оската на пумпата и работното коло се вертикално суспендирани и потопени во транспортираната течност. Најчесто се применува во вертикални сценарија за транспорт на длабоки води и во резервоари и нема да се дискутира во детали во овој документ.
Компактна целокупна структура со мал отпечаток, погодна за проекти со просторни ограничувања; едноставни операции за одржување; удобен преглед и замена на механички заптивки и работни кола, што значително го намалува времето на застој; погоден за услови на стабилен притисок и умерено хидраулично оптоварување и покажува одлична приспособливост за должностите за комунални услуги.
Ограничено од надвисната структура, се јавува висок ризик од отклонување на вратилото при услови со голем дијаметар на работното коло и висок притисок, што лесно може да предизвика прекумерни вибрации. Не е погоден за непрекинато тешки системи за производство со висок проток, висока температура и висок притисок. Се одликува со краток работен век и брзо абење на заптивките при долготрајни тешки работни услови.
Транспорт на вода за комунални постројки, дозирање на хемиски реагенс, пренос на светлина-јаглеводород, помошен транспорт на течност од процес и други некритични, наизменична или мала оптовареност.
Симетричниот дизајн за поддршка на роторот овозможува силна приспособливост на оптоварување и исклучително висока стабилност на вратилото; способни за долгорочна работа во услови на висока температура и висок притисок со мали динамички оптоварувања на вратилото; избалансираните сили на роторот ефикасно ги намалуваат вибрациите на опремата и аксијалниот потисок, обезбедувајќи далеку супериорна оперативна стабилност во споредба со OH пумпите.
Потешка тежина на опремата, поголем отпечаток и барања за робусни и цврсти основи на опремата; софистицирани и сложени структури, особено за повеќестепени BB пумпи; незгодни процедури за расклопување и одржување со голем обем на работа за одржување и строги барања за точноста на усогласувањето за време на инсталацијата.
Транспорт на нафтен гас на долги растојанија, системи за вбризгување вода во нафтените полиња, циркулација на рафинериска аминска течност, високотемпературно испуштање до дното на кулата, притисок на напојната вода од котелот и други критични должности за континуирано производство.
За да се олесни брзото разграничување на хардверските конфигурации, перформансите и разликите во работењето-одржувањето помеѓу двата типа на пумпи, следната комплетна табела за споредба според стандардот API 610 ги опфаќа основните параметри за избор:
| Ставка за споредба | OH надвисната пумпа | ББ Пумпа помеѓу лежиштата |
|---|---|---|
| Метод за поддршка на вратило | Еднокрајна надвисна поддршка | Симетрична поддршка со двојно лежиште |
| Отпечаток и основа | Компактна големина со едноставна основа | Голема големина бара зајакната основа |
| Капацитет за ракување со притисок | Погоден за умерен притисок | Погоден за висок / ултра висок притисок |
| Проточен капацитет | Низок до среден проток | Проток од среден до висок со силна толеранција на оптоварување |
| Леснотија на одржување | Едноставна структура со практично одржување | Комплексна структура со обемни процедури за одржување |
| Аксијално оптоварување и деформација | се јавува девијација на вратилото; умерена стабилност | Избалансирани оптоварувања без значителни деформации |
| Перформанси на динамиката на роторот | Ограничена маргина на ригидност со релативно мала брзина на ротација | Доволна ригидност, ниски вибрации и висока стабилност |
| Тип на лежиште | Топчести / валчести лежишта против триење | Потисни лежишта на ракавот / навалувачката подлога |
| Конфигурација на заптивки | Конвенционални механички заптивки со единечни / двојни патрони | Заптивки под висок притисок од типот на плакнење / тандем |
| Најчесто користени материјали | 316 нерѓосувачки челик, дуплекс нерѓосувачки челик | Хромиран челик, Inconel, Hastelloy |
За проекти кои бараат евтина, погодна работа и одржување со ограничен простор, под помошни услужни услови со среден до низок притисок, мал до среден проток, се претпочитаат OH превисни пумпи. За критичните единици со континуирано производство подложени на услови на висока температура, висок притисок и висок проток со строги барања за стабилност на опремата, ниска стапка на дефекти и долг работен век, мора да се усвојат пумпи помеѓу лежиштата BB. Вистинскиот избор на пумпа бара сеопфатна евалуација на параметрите како што се средна корозивност, вискозност и фреквенција на старт-стоп за да се балансира доверливоста на опремата и економичноста на проектот.
За приспособени барања за набавка, технички информации, примероци, цени или прашања за решение за нарачка на големо, ве молиме контактирајте не веднаш преку (https://www.teffiko.com). Соработувајте со тимот на TEFFIKO за да разговарате за вашите барања за апликација и да идентификувате соодветни решенија за вашите производствени потреби.
