Детално објаснување на пумпи за завртки

Принцип на работа и практични апликации

Пумпи за заврткисе една од најстарите и најсигурни технологии на пумпи со позитивно поместување во секторот за ракување со индустриски течности. Нивниот целосен асортиман на производи, вклучително и пумпи со една завртка, двојна и тројна завртка, е широко користен во индустријата за нафта и гас, хемиската, поморската и други индустрии. Овие пумпи се здобија со глобално признание од клиенти за нивните сигурни перформанси и приспособени решенија. И покрај нивната едноставна структура, многу инженери немаат темелно разбирање за нивниот принцип на работа и апликациите за селекција. Оваа статија дава детално објаснување врз основа наТЕФИКОинженерска практика за поддршка на одлуките за избор на опрема и максимизирање на оптималните перформанси на пумпите со завртки.

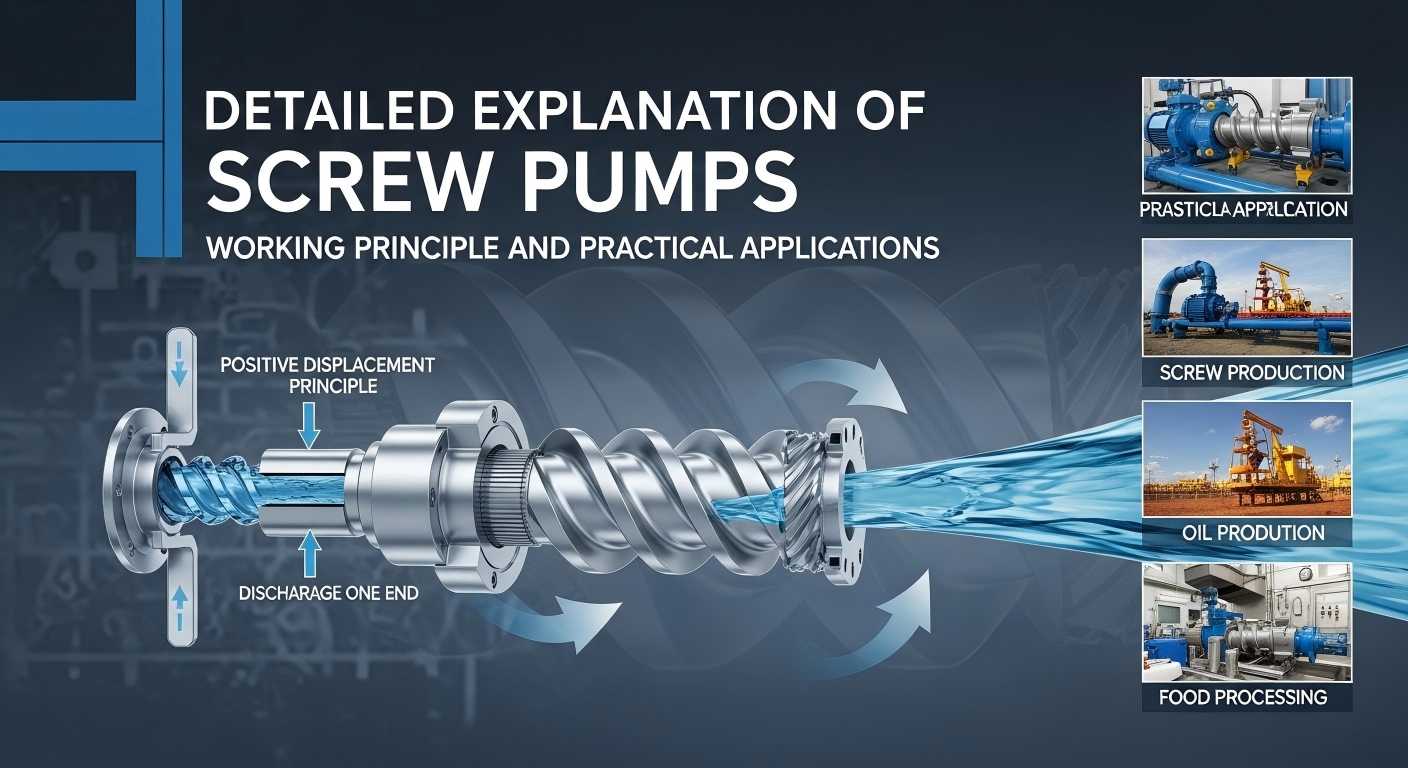

Принцип на работа на пумпи за завртки

Јадрото на пумпата за завртки е да пренесува течност по оската на една или повеќе ротирачки завртки. Кога завртките се ротираат, спиралната структура формира запечатени комори кои се движат од отворот за вшмукување до отворот за испуштање. Секоја ротација внесува фиксен волумен на течност и ја турка напред.

Неговата клучна предност е протокот без пулс. За разлика од центрифугалните пумпи кои пренесуваат течност преку кинетичка енергија, пумпите со завртки обезбедуваат речиси постојан проток, што е критично за апликации чувствителни на процеси како што се системи за подмачкување, хидраулични погони и прецизно мерење.

Структури со една завртка, двојна и тројна завртка

• Пумпа со една завртка(шуплина пумпа)работи со ротирачки ротор и фиксен гумен статор. Структурата на завртката формира повеќекратни континуирани комори кои придвижуваат течност од отворот за вшмукување до отворот за празнење. Погоден е за течности со висок вискозитет и чувствителни на смолкнување, но има ограничувања во брзината на ротација и отпорноста на температурата.
• Пумпа со две заврткиусвојува две вкрстувачки завртки кои се вкрстуваат. Може да се справи со течности со висок вискозитет и полуиспарливи, работи со поголеми брзини од пумпите со едно завртување и широко се користи во транспортот на цевководи за сурова нафта, хранење на рафинеријата со сурова нафта и хидраулични системи.
• Пумпа со тројни заврткисе состои од еден погонски шраф и два погонски завртки. Спојувањето на конецот на завртката за возење со завртките формира запечатени комори, нудејќи поголем притисок и подобра ефикасност. Погоден е за чисти, подмачкувачки течности како што се хидраулично масло и мазут.

Главните предности во однос на центрифугалните пумпи

• Силна способност за самовшмукување:Вшмукувачкиот подигнувач може да достигне повеќе од 6 метри, не е потребна дополнителна опрема за грундирање, стартувањето е брзо и се прилагодува на ниското ниво на течност и честите сценарија за старт-стоп.
• Прилагодлив на медиуми со висок вискозитет:Колку е поголем средниот вискозитет, толку е постабилна изведбата на пренесување, што центрифугалните пумпи тешко можат да го постигнат.
• Пренесување со низок смолкнување:Течноста непречено се пренесува по аксијалниот правец без турбуленции, погодна за емулзии и суспензии и ефикасно ги штити медиумите чувствителни на смолкнување.
• Стабилна стапка на проток:Без пулсирање на притисокот, го намалува стресот на цевководот, работи со помал шум и обезбедува стабилни производни процеси.
• Двонасочно работење:Течноста може да се пренесе обратно со менување на насоката на вртење на завртките, нудејќи флексибилност за повеќе индустриски сценарија.

Заеднички области на примена

• Индустријата за нафта и гас:Транспорт на сурова нафта, притисок на цевководи, снабдување со мазут.
• Хидраулични системи:Индустриски преси, мобилна опрема, поморски управувачки запчаници.
• Системи за подмачкување:Подмачкување на менувачот, компресорот и турбината на пареа – функцијата за пренос без пулс ги избегнува флуктуациите на притисокот во системите за подмачкување и го продолжува работниот век на опремата.
• Индустријата за рафинирање:Асфалт, резидуално масло и транспорт на полимери.
• Хемиска индустрија:Транспорт на смола, лепило и мастило за печатење - преносот со низок смолк ги штити својствата на медиумот, го спречува влошувањето на производот и се прилагодува на корозивни и високовискозитетни медиуми.
• Морски сектор:Машини на палубата, подмачкување на моторот, системи за баласт - TEFFIKO пумпите со завртки се прилагодуваат на сложените работни услови на морето, се спротивставуваат на вибрациите и ударите и обезбедуваат безбедност на навигацијата.

Опсег на оперативни услови

Пумпите со завртки најдобро функционираат во рамките на специфични опсези на параметри. Оптималните услови за работа се како што следува:

• Брзина на ротација:1000–3600 вртежи во минута за пумпи со двојна/тројна завртка; 300–1800 вртежи во минута за пумпи со еден шраф (помала брзина).
• Вискозитет:Оптималниот применлив вискозитет е типично 10-1000 cSt; Достапни се и дизајни за медиуми со помал или поголем вискозитет.
• Притисок:Пумпите со двојна/тројна завртка може да достигнат над 200 бари; пумпите со еден шраф обично се под 20 бари.
• Температура:Ограничено со материјали за лежишта и завртки, општиот применлив температурен опсег е -40℃ до +300℃.

Работењето надвор од горенаведените услови ќе го забрза абењето на компонентите, па дури и ќе предизвика оштетување.

Вообичаени начини на неуспех и превентивни мерки

• Носење на лежиштето:Лежиштата се подложени на континуирани радијални и аксијални оптоварувања. Изберете лежишта со соодветно номинално оптоварување и следете ја температурата.
• Носење на завртките:Абразивните честички во медиумот ќе ја еродираат површината на завртката. Инсталирајте филтер на влезот или користете завртки направени од стврднати материјали.
• Оштетување при суво возење:Пумпите со една завртка со гумени статори ќе се оштетат веднаш при суво работење. Опремување со уред за заштита при суво работење.
• Оштетување од прегревање:Условите со висок притисок и низок проток имаат тенденција да предизвикаат средно зголемување на температурата. Инсталирајте уред за рециркулација на минимален проток или дисипација на топлина.

Заблуди што треба да се избегнуваат при изборот

• Не избирајте врз основа на кривите на перформансите на чиста вода, бидејќи средниот вискозитет значително влијае на перформансите на пумпата.
• Не занемарувајте ја потребната нето позитивна глава за вшмукување (NPSHr), особено за медиуми со висок вискозитет.
• Не избирајте само врз основа на максималната брзина на проток; земете го предвид опсегот на регулирање на протокот и ефикасноста на делумно оптоварување.

Резиме

Пумпите со завртки имаат незаменливи предности во однос на центрифугалните пумпи: тие можат да пренесуваат медиуми со висок вискозитет, подмачкување и чувствителни на смолкнување, да постигнат пренос без пулс и да имаат одлична способност за самовшмукување. Совладувањето на нивните основни принципи им помага на инженерите да направат разумен избор и да избегнат предвремено откажување на опремата предизвикано од вообичаени грешки. Како глобален водечки бренд со 20 години експертиза во полето на пумпата за завртки,ТЕФИКОобезбедува сигурни и ефикасни услуги за пренесување на пумпата со завртки до индустриите ширум светот со напредна технологија за истражување и развој, строга проверка на квалитетот (100% целосна проверка на сите производи), покриеност со целосна палета на производи и приспособени решенија. Ги поддржуваме клиентите во текот на целиот процес, од насоки за избор, снабдување со опрема до поддршка по продажбата, помагајќи им да постигнат ефикасно и стабилно работење на опремата и да отклучат нова вредност во ракувањето со индустриските течности.
