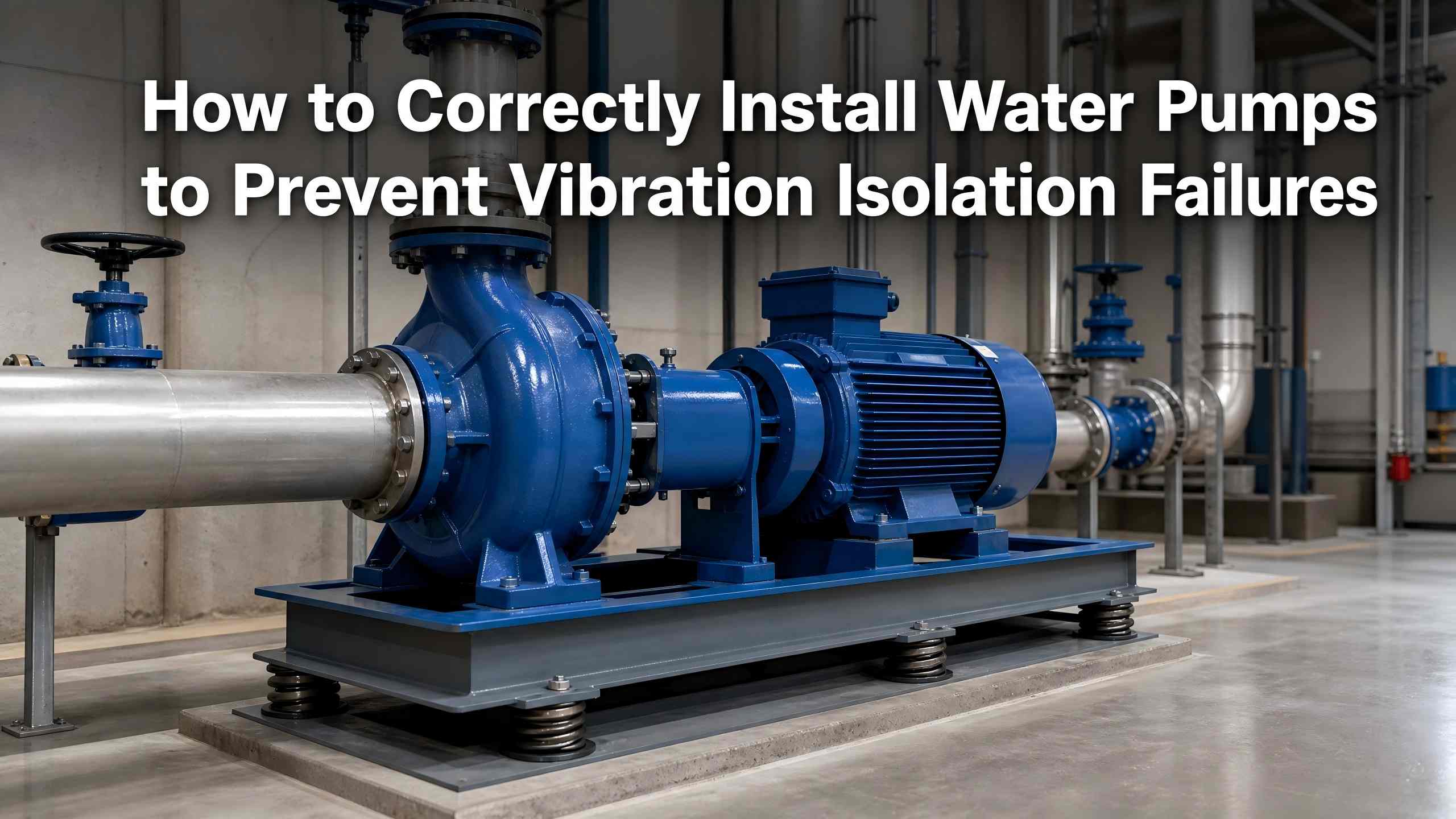

Пумпа за водавибрациите, бучавата, тресењето на цевководот и градежната резонанца главно се предизвикани од супстандардна инсталација и дефект на изолацијата од вибрации. Изолацијата на вибрации е главен процес на инсталација наместо изборен чекор за намалување на шумот. Стандардна инсталација ефикасно го блокира преносот на вибрации помеѓу пумпи, цевководи и градежни конструкции, избегнувајќи пукање на цевководот и структурна резонанца, продолжувајќи го работниот век на пумпата и обезбедувајќи стабилна работа на системот за водоснабдување.
Оваа статија ги сумира стандардизираните практики за инсталација на изолација на вибрациона пумпа за вода, покривајќи ја конструкцијата на темелите, распоредот на компонентите за изолација од вибрации, третманот и прифаќањето на цевководот, применливи за повеќето центрифугални пумпи и циркулациони пумпи.
Механички вибрации на работапумпи за водае неизбежна. Повеќето неуспеси во изолацијата произлегуваат од пет типични грешки при инсталацијата:
- Цврсто поврзување: Целосно фиксираните основи на пумпата, темелите и цевководите го елиминираат просторот за тампонирање на вибрации и предизвикуваат севкупна резонанца.
- Нестандардизирана инсталација на изолатор: Асиметричниот распоред и нерамномерната деформација на компресија доведуваат до локален тврд контакт и слаби перформанси на изолацијата.
- Напрегање на затегнатоста на цевководот: Цврстите врски на цевководот ја повлекуваат единицата на пумпата и ги засилуваат работните вибрации за да предизвикаат секундарна резонанца.
- Лоша конструкција на темелите: Премалата тежина, нерамна или нестабилна основа предизвикува централно поместување и континуирано тресење.
- Ненормална употреба на изолатор: Измешаните спецификации на подлогата, прекумерните слоеви или корозивниот контакт доведуваат до предвремено откажување на компонентата.
Квалификуваната изолација на вибрации се потпира на флексибилна изолација, овозможувајќи му на пумпната единица да работи во еластично суспендирана состојба со униформа напрегање на компонентите.
Квалификуваната основа е премиса за ефективна изолација од вибрации.
Големина и тежина:Прифатете бетонски инерциски основи или челични основи со 1-2 пати поголема тежина од единицата на пумпата. Основата целосно го покрива подножјето на пумпата со минимална маргина од 100 mm на секоја страна. Пумпите монтирани на под бараат подебели, потешки темели за да се намалат повратните информации од структурните вибрации.
Плошност и сила:Јачината на бетонот на темелот треба да достигне C25 или повисока. Секундарниот бетон за фугирање мора да биде поцврст од основниот бетон. Обезбедете рамна површина без пукнатини со резервирани падини за одводнување за да ги заштитите изолаторите од потопување во вода.
Правила за завртки за сидро:Вертикално вградете ги завртките со пружински подлошки за да избегнете олабавување и наклон. Никогаш немојте насилно да ја искривувате единицата на пумпата за време на фиксирањето за да спречите вибрации со висока фреквенција.
Стандардниот распоред на изолатор директно ја одредува ефикасноста на изолацијата на вибрации.
Општ распоред:Поставете ги сите изолатори симетрично по централната оска на пумпата. Распоредот со четири точки прифаќа еднообразно поставување во насока на стрелките на часовникот или спротивно од стрелките на часовникот. За поддршка од шест точки, инсталирајте четири влошки на аглите на основата и две на долгите страни за да обезбедите постојана деформација на компресија. Рабовите на изолаторот не смеат да го надминат опсегот на инерцискиот блок.
Хоризонтална инсталација на пумпа:Користете гумени влошки или изолатори со пружини за придушување. Не е потребно поврзување или цврста фиксација; Само-тежината набивање обезбедува сигурно флексибилно баферирање.
Вертикална инсталација на пумпа:Опремете ги закотвените гумени изолатори со челични основи фиксирани со пружински завртки за миење, а потоа закотвувајте се на подот за да се елиминира вертикалното тресење.
Монтажа на повеќеслојна подлога:Максимум пет слоеви за недоволна еднослојна изолација. Користете идентични перничиња одвоени со ≥4mm поцинкувани челични плочи (10mm преголеми по страна) со зашеметени слоеви и лепење со лепило.
Инспекција и заштита:Проверете го изгледот на компонентата и границите на компресија пред инсталацијата. Чувајте ги изолаторите подалеку од киселини, алкалии и органски растворувачи за да спречите стареење на гумата.
Цврстите приклучоци на цевководи се главната причина за преостанатите вибрации.
Инсталирајте гумени флексибилни споеви на влезот и излезот на пумпата за да го исклучите крутиот пренос на вибрации.
Додајте дихтунзи за изолација од вибрации на потпорите и закачалките на цевководот и запечатете ги празнините што продираат во ѕидот со камена волна за да ја блокирате структурната спроводливост.
Порамнете ги цевководите природно без присилна задничка спојка за да избегнете изолатори кои го деформираат напрегањето на напнатоста.
Потврдете ги перформансите на изолацијата пред официјалното работење:
- Визуелна проверка: Нема поместување на изолаторот, деформација или корозија; единица нивоа квалификувани.
- Рачна проверка: Нема очигледно тресење на единицата или лабави завртки.
- Тест без оптоварување: 3–5 минути стабилна работа без абнормални вибрации или бучава.
- Тест на оптоварување: Нема тресење на цевководот или градење резонанца под работен притисок.
- Асиметрично поставување на изолатор што предизвикува нерамномерен стрес и резонанца
- Недоволна тежина на темелите што доведува до нестабилна работа
- Недостасуваат флексибилни споеви на цевководот што предизвикува секундарни вибрации
- Поместување на единицата за активирање на необезбедени завртки за сидро
- Цврсто фиксирање на хоризонталните изолатори на пумпата што го поништува баферот
- Нестандардно склопување на повеќеслојна подлога што го намалува ефектот на изолација
- Корозивен контакт што доведува до рано стареење на гумата
Ефективната изолација на вибрациите на пумпата зависи од стандардизираната флексибилна инсталација. Следете го симетричниот распоред на изолаторот, стабилната конструкција на темелите и правилата за поврзување на цевководот без стрес. Стандардна работа ги елиминира проблемите со вибрациите и резонанца, обезбедува долгорочна стабилност на пумпата и ги намалува дневните трошоци за одржување.
