Во големиот пејзаж на течни машини,Тефикодолго време е длабоко ангажиран во областа на центрифугалните пумпи.Центрифугални пумпизаземаат доминантна позиција поради нивната едноставна структура и широк опсег на примена. Иако има широк спектар на центрифугални пумпи, кои се движат од минијатурни засилувачки пумпи за домаќинство до гигантски индустриски дренажни станици со многу различен изглед, нивните основни „органи“ се неверојатно слични кога ќе се отстранат нивните обвивки.
Денес, ќе спроведеме длабинска анализа на структурните детали и логиката на еволуцијата на центрифугалните пумпи со комбинирање на класичните пумпи од типот Б, модерните IS пумпи и пумпи со двојно вшмукување со голем проток.

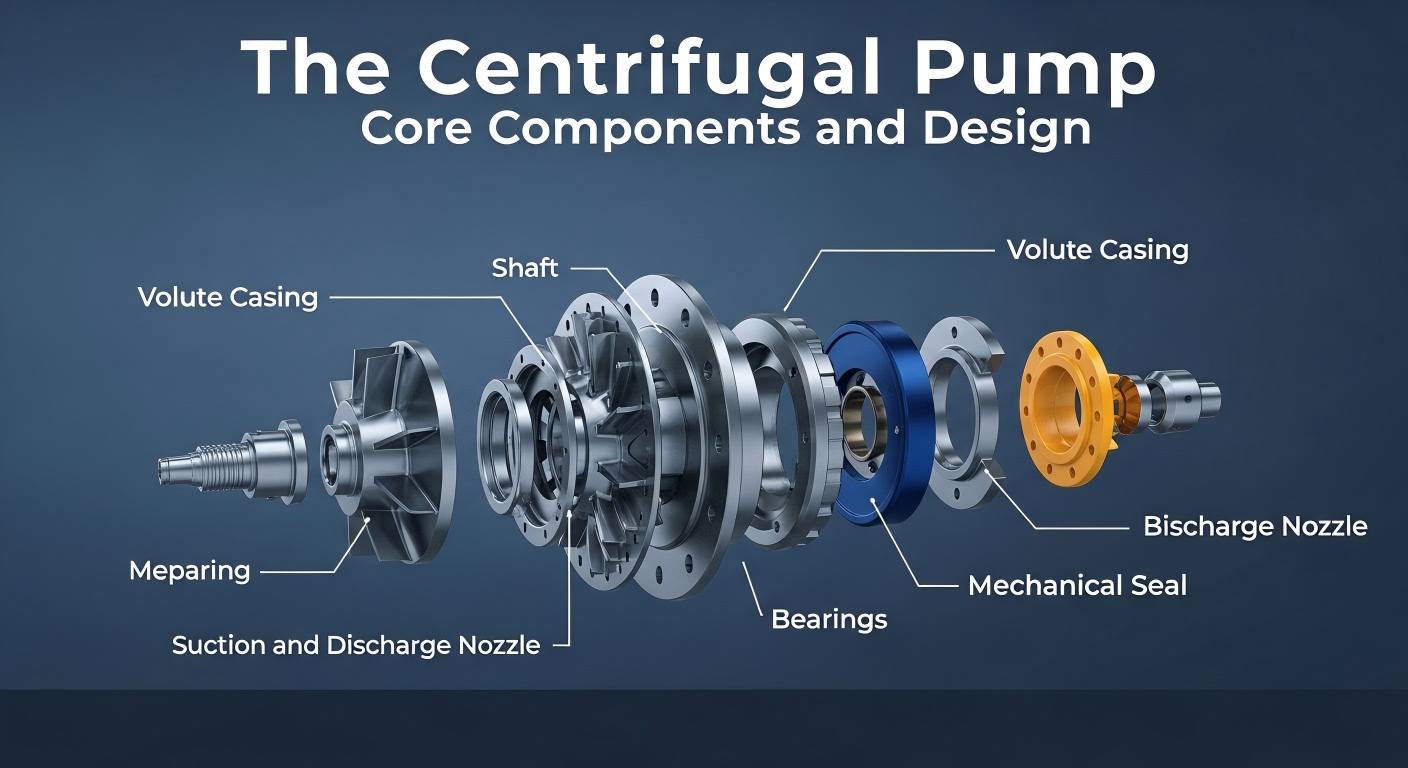

Без оглед на варијациите на типот на пумпата, следните главни компоненти ја формираат основната рамка на центрифугалните пумпи:
По разбирањето на општата структура на центрифугалните пумпи, дополнително истражуваме неколку вообичаени типови на центрифугални пумпи, секоја со фокусиран структурен дизајн за да се прилагоди на различни работни услови.
Пумпата тип Б е класичен дизајн на центрифугална пумпа, кој се карактеризира со тоа што едниот крај на пумпата е поддржан од лежишта во внатрешноста на држачот, додека крајот опремен со работното коло се протега конзолно надвор од држачот. Врз основа на комбинацијата на телото на пумпата и капакот на пумпата, пумпите од типот Б се поделени на типови со предно и задно отворање. Дизајнот за отворање на задниот дел нуди значителни предности при одржувањето: држачот заедно со работното коло може да се отстранат едноставно со олабавување на навртката на држачот, без расклопување на влезните и излезните цевководи на пумпата, што значително го поедноставува процесот на одржување. Најголемиот дел од аксијалната сила на пумпите од типот Б е избалансирана со дупки за рамнотежа на работното коло, а преостанатата сила ја носат лежиштата. Овој тип на пумпа е едноставен во структурата, сигурен во работењето, лесен за производство и одржување и многу прилагодлив, па затоа некогаш бил широко користен.
Пумпата IS е главната едностепена едновшмукувачка центрифугална пумпа која постепено ги заменува пумпите од тип Б. Оптимизиран е врз основа на пумпи од тип Б за да се подобри енергетската ефикасност и практичноста. Дијаметарот на портата за вшмукување на работното коло кај пумпите IS е обично поголем, а портите за вшмукување и празнење на куќиштето на пумпата исто така се подобрени, при што телото на пумпата е директно поддржано на основата. Во споредба со пумпите од тип Б со исти перформанси, IS пумпите имаат помала номинална моќност, што ги одразува нивните карактеристики за заштеда на енергија. Пумпите IS, исто така, имаат структура со задно отворање, со дополнително зголемена удобност за одржување: ротирачките делови може да се повлечат за одржување со отстранување на средното поврзување на продолжената спојка, без расклопување на телото на пумпата, цевководите и моторот. Пумпите IS се погодни за индустриско и урбано водоснабдување и одводнување, како и за земјоделско наводнување и можат да транспортираат чиста вода или течности со физички и хемиски својства слични на чистата вода, со температура не повисока од 80°C.
Едностепената центрифугална пумпа со двојно вшмукување е структурно еквивалентна на комбинирање на две работни кола на пумпи од типот Б, при што течноста влегува и од левата и од десната страна на работното коло истовремено, што го прави нејзиниот проток многу поголем од оној на пумпата со едно вшмукување со иста големина. Неговиот ротор е поддржан на двата краја, а обвивката на пумпата е обично хоризонтално поделен волутен тип, со две полу-спирални всисни комори кои формираат поделена структура заедно со куќиштето на пумпата. Овој дизајн не само што се справува со големи стапки на проток, туку и сама по себе ја балансира аксијалната сила на пумпата поради симетричното влегување на течноста во работното коло, со што се елиминира потребата од дополнителен уред за балансирање на аксијалната сила. Со иста брзина на проток, пумпите со двојно вшмукување генерално имаат подобра отпорност на кавитација од пумпите со едно вшмукување, што е особено важно за транспорт на лесно испарувани течности или при услови на високо вшмукување подигање. Уредот за заптивка на вратилото на пумпата претежно прифаќа заптивка за пакување, со воден заптивен прстен инсталиран во кутијата за полнење за ладење и подмачкување со воведување вода под притисок.
Од цврстата издржливост на пумпите од тип Б, до прецизноста на IS пумпите за заштеда на енергија и до величествените перформанси на пумпите со двојно вшмукување, структурната еволуција на центрифугалните пумпи отсекогаш се фокусирала на двете основни теми за ефикасност и удобност за одржување. Различни типови центрифугални пумпи, врз основа на општата структура на јадрото, имаат свои структурни карактеристики и предности при примената за да ги задоволат потребите на различни индустриски сценарија.Тефикоќе продолжи да го зајакнува истражувањето и развојот и примената на центрифугалните пумпи со професионална технологија.
