Што е пумпа со радијален проток? Разберете го во една статија

Пумпи со радијален протокработат со примена на центрифугална сила врз течностите, што ги прави да се движат нормално на вратилото на пумпата. Карактеризирани со закривени сечила на работното коло кои го забрзуваат протокот на течноста нанадвор, овие пумпи се најдобриот избор за работни услови под висок притисок. Сепак, многу корисници наидуваат на збунетост при изборот и работата: Што всушност е пумпа со радијален проток? Како функционира? Како да го изберете вистинскиот модел за специфични работни услови? Кои се практичните формули за пресметување на параметрите? Како да се справите со дефектите со преоптоварување? Оваа статија ќе ги разложи клучните знаења за пумпите со радијален проток од основната логика до практични вештини на обичен јазик, помагајќи ви да започнете брзо.

I. Принцип на работа наПумпи со радијален проток

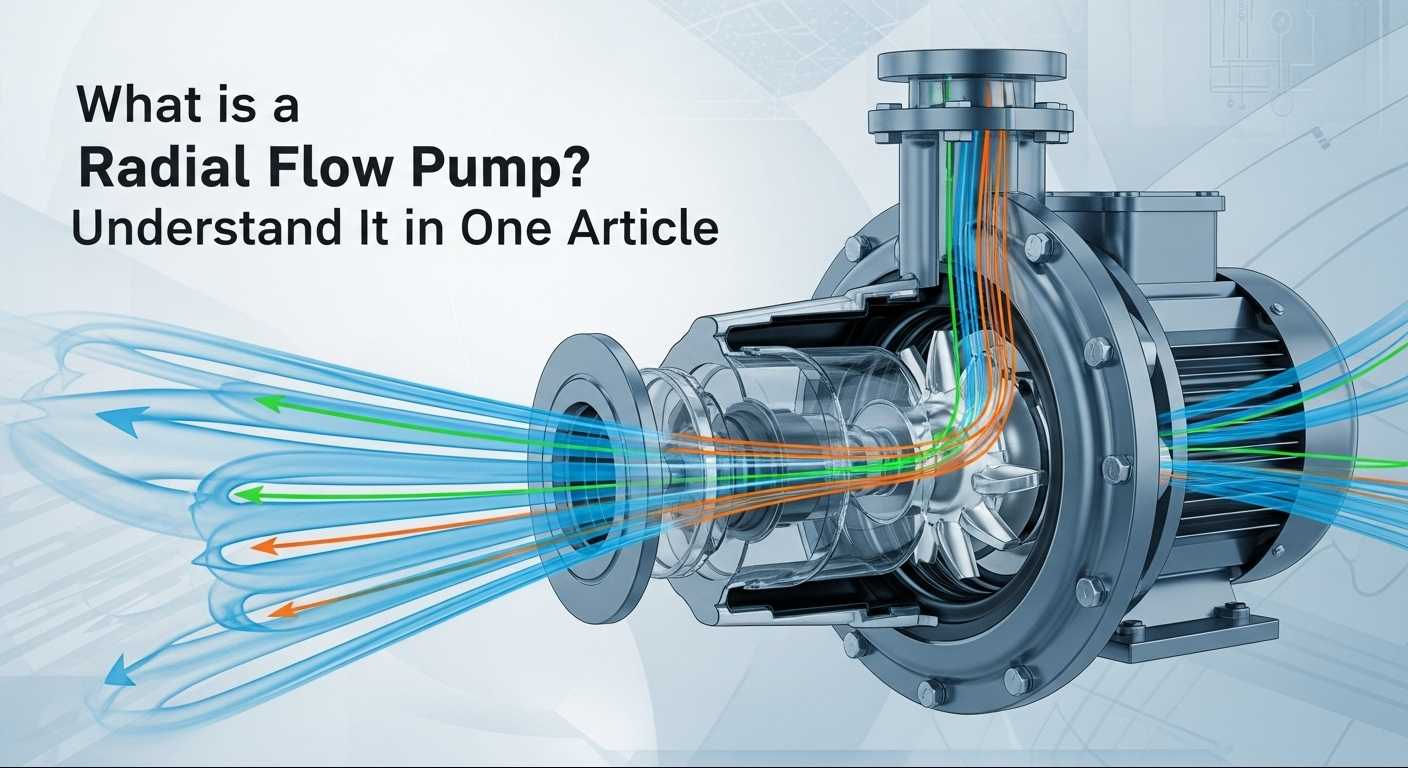

Јадрото на пумпите со радијален проток лежи во работата што ја врши центрифугалната сила, што е основната разлика помеѓу нив и пумпите со аксијален проток или пумпите со мешан проток - течноста се движи нормално на вратилото на пумпата (т.е. „радијално“) наместо паралелно или косо.

Едноставно кажано, моторот го придвижува работното коло да се ротира со голема брзина. Течноста се ротира со работното коло, генерирајќи центрифугална сила и се фрла од центарот на работното коло до работ, што резултира со зголемена кинетичка енергија. Последователно, течноста влегува во волут, каде што брзината на протокот се намалува и кинетичката енергија се претвора во енергија на притисок, остварувајќи транспорт под притисок.

II. Вештини за прецизен избор: совпаѓање на модели на пумпи врз основа на медиум и работни услови

1. Дајте приоритет на адаптацијата кон средните карактеристики

• Чисти течности со низок вискозитет (чиста вода, дизел масло): Изберете тела на пумпата од леано железо + заптивки за пакување за ниска цена и издржливост;
• Корозивни средства (сулфурна киселина, хлороводородна киселина): Користете нерѓосувачки челик (304/316L) или флуоропластични материјали, споени со механички заптивки за да се спречи истекување;
• Течности што содржат честички (канализација, тиња): Отворете ги кола + легирани материјали отпорни на абење за да се избегне затнување и абење на сечилата;
• Медиуми со висок вискозитет (вискозитет > 20 mm²/s): Зголемете ја моќноста на моторот или изберете специјални пумпи со радијален проток со висок вискозитет.

2. Прецизно усогласете ги параметрите на работната состојба

• Глава: Реално барање = геометриска висина + загуба на отпорот на цевководот. Резервирајте 5%-10% маржа при изборот (пример: ако вистинската потребна глава е 30 m, изберете пумпа со номинална глава од 35 m);
• Брзина на проток: Појаснете ги нормалните/максималните стапки на проток за да се избегне работата на пумпата над номиналната брзина на проток (склона кон преоптоварување);
• Температура: За медиум со висока температура (> 120℃), изберете заптивки отпорни на висока температура (графит + силициум карбид) и материјали на телото на пумпата за да спречите оштетување од термичка експанзија и контракција.

3. Прилагодете се на околината за инсталација

• Надворешна инсталација: Класа на заштита IP54 или повисока за отпорност на прашина и дожд;
• Сценарија отпорни на експлозија (петрохемиски работилници): Мотори отпорни на експлозија (ExdⅡBT4 или повисоко);
• Ограничен простор: Пумпи со вертикален радијален проток, со површина само 1/3 од онаа на хоризонталните пумпи.

4. Балансирајте го брендот и економичноста

Глобалните брендови на пумпи со радијален проток имаат свои предности, кои можат флексибилно да се изберат врз основа на важноста на работните услови и буџетот: Меѓу увезените брендови, Grundfos (Данска), добро етаблиран европски бренд, е познат по високата ефикасност, низок шум и силна издржливост, погоден за клучни сценарија кои бараат долгорочна стабилна работа; WILO (Германија) се издвојува по економичноста со германски прецизен квалитет, што го прави одличен избор за оние со ограничен буџет, но бараат стабилност. Имено, Teffiko, нов италијански бренд, интегрира извонредна италијанска механичка изработка, извонредна во отпорноста на корозија и приспособливоста на условите под висок притисок. Тој е особено погоден за сурови сценарија како што е петрохемиската индустрија, со производи кои се во согласност со меѓународните стандарди како API610. Со комбинирање на увезениот квалитет и разумните цени, тој стана популарен избор за балансирање на перформансите и трошоците.

III. Пресметка на параметар за избор: совпаѓање на формули за брзина на проток, глава и моќност

Пресметката на параметрите е основен предуслов за избор. Следниве 3 практични формули + случаи ќе ви помогнат брзо да ги пресметате барањата:

1. Пресметка на брзината на проток (Q, единица: m³/h)

Формула: Q = 3600 × A × v (A = πd²/4, каде што d е внатрешниот дијаметар на цевководот; v е препорачаната брзина на проток од 1,5-3,0 m/s) Случај: внатрешен дијаметар на цевководот 0,1 m, брзина на проток 2,0 m/s. A = 3,14 × 0,01/4 = 0,00785 m². Q = 3600 × 0,00785 × 2,0 ≈ 56,5 m³/h. Изберете пумпа со номинален проток од 60 m³/h.

2. Пресметка на глава (H, единица: m)

Формула: H = H_static + H_loss (H_static е висинска разлика помеѓу портите за вшмукување и празнење; H_loss е отпорност на цевководот, проценета како 10%-20% од H_static) Случај: Висинска разлика 30m, сложен цевковод (H_загуба проценета на 20%). H = 30 + 30 × 20% = 36m. Изберете пумпа со номинална глава од 40 m.

3. Пресметка на моќноста на вратилото (P, единица: kW)

Формула: P = (ρ × g × Q × H) / (1000 × η) (ρ е густина на течноста; g = 9,8 m/s²; Q треба да се претвори во m³/s; η е ефикасност на пумпата, проценета на 75%) Случај: Транспорт на чиста вода (ρ = 1000kg/m3/m³). (0,0157 m³/s), H = 36 м. P = (1000 × 9,8 × 0,0157 × 36) / (1000 × 0,75) ≈ 7,4 kW. Изберете мотор од 11 kW (резервира 20% маржа).

IV. Ракување со дефекти со преоптоварување: прилагодување на параметрите на моторот и усогласување на оптоварувањето

1. Основни причини за дефекти

• Неправилен избор: Моќноста на моторот е помала од реалните барања;
• Прекумерно работење: стапката на проток/главата ги надминува номиналните вредности;
• Механички дефекти: Заглавување на работното коло, оштетување на лежиштето, премногу тесни заптивки;
• Средни промени: Зголемен вискозитет/густина што доведува до зголемување на оптоварувањето.

2. Практични контрамерки

• Прилагодете ги работните параметри: Намалете ја брзината на проток со малку затворање на излезниот вентил; чисти цевководи за да се намали отпорот;
• Решавање на механички проблеми: заменете ги истрошените работни кола, додајте масло за подмачкување на лежиштата, приспособете го клиренсот на заптивките;
• Поврзете ги параметрите на моторот: заменете со мотор со поголема моќност или инсталирајте погон со променлива фреквенција (VFD) за да ја намалите брзината (намалувањето на брзината од 10% резултира со намалување на моќноста за 27%);
• Прилагодете се на медиумот: претходно обработете го медиумот (топлина за намалување на вискозноста, филтер за отстранување на нечистотиите) или заменете го со соодветен модел на пумпа.

3. Совети за превенција

• Резервирајте 10%-20% маржа на моќност при изборот;
• Инсталирајте погони со променлива фреквенција за динамичко прилагодување на оптоварувањата;
• Редовно следете ја струјата и температурата на моторот и веднаш исклучете ги ако се појават абнормалности.

Заклучок

Ефикасното функционирање на пумпите со радијален проток е неразделно од разбирањето на принципот на работа, прецизниот избор, пресметката на параметрите и справувањето со дефекти. Се препорачува да се донесуваат сеопфатни проценки врз основа на специфичните работни услови (медиуми, притисок, брзина на проток) и да се консултираат професионални техничари кога е потребно. Ако треба да дознаете повеќе за споредбите на брендовите, спецификациите за инсталација или циклусите на одржување, контактирајте со нас.ТЕФИКОќе ви обезбеди техничка консултација еден на еден и бесплатна анализа на адаптацијата на работната состојба.
