Сеопфатен водич за ISG вертикални наспроти ISW хоризонтални центрифугални пумпи

На полето на индустриски транспорт на течности, ISG вертикалните центрифугални пумпи и ISW хоризонталните центрифугални пумпи станаа главен избор за бројни сценарија за примена поради нивните уникатни структурни предности и прецизната приспособливост на сценаријата. Меѓутоа, кога се соочувате со специфични работни услови, постигнувањето точен избор на модел е професионален предизвик. Како инженерски тим наТефико, добро ни е познато дека не постои апсолутно оптимален модел на пумпа, туку само најсоодветно решение. Оваа статија ќе спроведе сеопфатна споредба помеѓу центрифугалните пумпи ISG и ISW од четири главни димензии: структурен дизајн, карактеристики на изведба, применливи сценарија и инсталација и одржување. Исто така, ќе го сподели практичното искуство на Teffiko во изборот на модели за да ви помогне да донесувате информирани одлуки.

Содржина

1.Структурен дизајн

2.Карактеристики на изведба

3.Применливи сценарија

4.Инсталација и одржување

I. Споредба на структурен дизајн помеѓу ISG вертикални центрифугални пумпи и ISW хоризонтални центрифугални пумпи

Основната разлика помеѓу ISG вертикалните центрифугални пумпи и хоризонталните центрифугални пумпи ISW започнува со нивниот структурен дизајн. Ова директно ја одредува нивната зафатеност на просторот, начинот на инсталација и логиката на адаптација на цевководот, што го прави примарен фактор што треба да се земе предвид при изборот на модел.

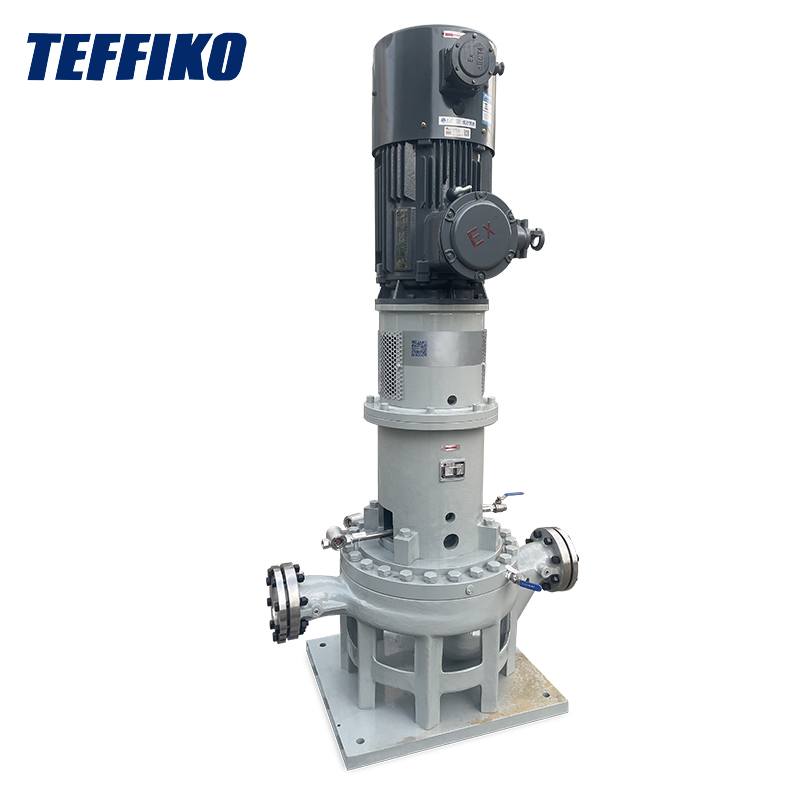

(I) ISG Вертикална центрифугална пумпа: Вертикален распоред за заштеда на простор

Вертикалната пумпа ISG прифаќа интегрирана вертикална структура, со вратило на пумпата нормално на земјата. Има релативно висока вкупна висина, но мала подна површина. Неговиот влез и излез за вода се флексибилно дизајнирани, овозможувајќи директна интеграција во системот на гасоводот без потреба од дополнителна основа. Ова го прави особено погоден за сценарија со тесен простор, како што се просториите за секундарна опрема за водоснабдување во високи згради или компактни производни линии.

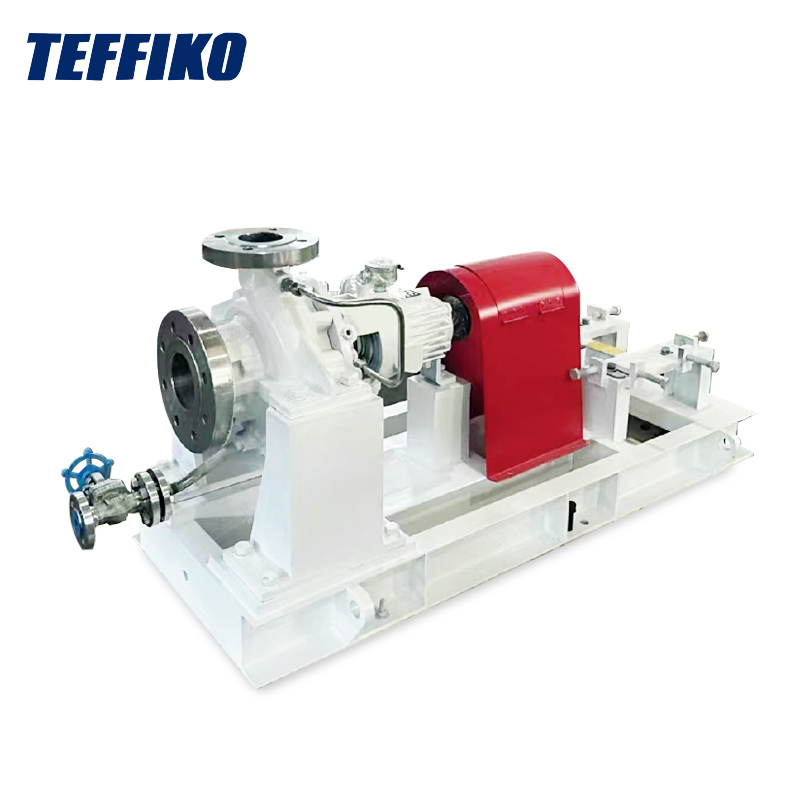

(II) Хоризонтална центрифугална пумпа ISW: Хоризонтален распоред за висока стабилност

Хоризонталната пумпа ISW има структура каде што телото на моторот и пумпата се хоризонтално коаксијални, со вратило на пумпата паралелно со земјата и бара фиксирање преку основата. Неговиот влез и излез се наоѓаат на иста хоризонтална линија, што го олеснува директното поврзување со хоризонталните цевководи и ја намалува загубата на отпор. Оваа структура има низок центар на гравитација и обезбедува стабилна работа, што ја прави погодна за сценарија со доволен простор на земјата, како што се големи работилници или општински постројки за вода, каде што операциите за одржување се погодни.

II. Споредба на карактеристики на изведба: потрошувачка на енергија, глава и отпорност на кавитација

Надвор од структурните разлики, варијациите на перформансите помеѓу двете директно влијаат на оперативната ефикасност и применливите работни услови. Ова е особено очигледно во нивната приспособливост во однос на потрошувачката на енергија, опсегот на главата и отпорноста на кавитација.

(I) Потрошувачка на енергија и ефикасност

Во однос на хидрауличната ефикасност, и центрифугалните пумпи ISG и ISW прифаќаат напредни дизајни на хидраулични модели. По оптимизирањето на каналот за проток на работното коло, нивната ефикасност при номинални работни услови се релативно блиски, обично се движат од 75% до 85%. Сепак, разликите се појавуваат во сценаријата за работа со променливо оптоварување:

• Хоризонталната центрифугална пумпа ISW има поблаг канал за проток на телото на пумпата, што доведува до помал пад на ефикасноста кога работи надвор од номиналниот проток. Посоодветно е за сценарија со големи флуктуации на протокот.
• Вертикалната центрифугална пумпа ISG одржува стабилна ефикасност при номинален проток, но доживува побрзо слабеење на ефикасноста кога протокот флуктуира. Посоодветно е за сценарија со барања за постојан проток.

Во однос на потрошувачката на енергија:

• Пумпата ISG троши помалку енергија при работни услови со низок проток и висока глава.
• Пумпата ISW обезбедува подобра енергетска ефикасност во апликации со висок проток и ниска глава.

(II) Опсег на глава

• Опсегот на главата на вертикалната центрифугална пумпа ISG е обично 5 m-125m, што ја прави поумешна во задоволувањето на транспортните потреби со „висока глава и низок проток“. Нејзиното вратило на пумпата со вертикална структура носи сила порамномерно; кога работи со висока глава, преносот на центрифугалната сила на работното коло е постабилен, а отстапувањето на вратилото предизвикано од прекумерен притисок е помалку веројатно да се појави. Затоа, често се користи во сценарија како што се водоснабдување на високи згради и вода за напојување на котелот.
• Опсегот на главата на хоризонталната центрифугална пумпа ISW се фокусира повеќе на „средно-ниска глава, висок проток“, генерално во опсег од 3m-80m. Неговата хоризонтална структура може подобро да се прилагоди на стабилниот транспорт на медиуми со голем проток и да избегне прекумерна аксијална сила предизвикана од висока глава. Погоден е за сценарија со ниски барања за глави, но високи барања за проток, како што е пренос на вода во општинската мрежа на цевки, индустриска циркулирачка вода и земјоделско наводнување.

(III) Отпорност на кавитација: ISW има раб

Нето позитивната вшмукувачка глава (NPSH) на хоризонталната пумпа ISW е обично 0,5-1,5 m пониска од онаа на ISG пумпата. Дизајнот на неговиот приклучок за вшмукување е пооптимизиран, што го прави помалку подложен на кавитација кога се транспортираат лесно испарливи медиуми или при висока отпорност на вшмукување. Вертикалната пумпа ISG, од друга страна, е посоодветна за прилики со добри услови за вшмукување и кратки цевководи.

III. Споредба на применливи сценарија: Клучот е совпаѓањето на барање

(I) Вертикална центрифугална пумпа ISG: прв избор за сценарија со тесен простор и висока глава

• Секундарно водоснабдување во високи згради: На висококатниците им е потребен релативно висок притисок на водата, а просториите за опрема обично се наоѓаат на покривот или во подрумот со тесен простор. Вертикалната центрифугална пумпа ISG совршено одговара на ова сценарио со предностите на малата површина на подот и високата глава.
• Поддршка за мала индустриска опрема: како што се системи за ладење за CNC машински алати и системи за напојна вода за мали котли. Овие сценарија имаат стабилна побарувачка за проток и ограничен простор за инсталација, а ISG пумпата може да се интегрира во гасоводот за да заштеди простор.
• Циркулација на вода во комерцијални простории: Вклучувајќи циркулација на вода за ладење за централни климатизери во хотели и системи за водоснабдување противпожарна вода во трговски центри. Вертикалната структура на ISG пумпата го олеснува поврзувањето со цевководи во таванот или на аголот, без да влијае на внатрешната поставеност.

(II) Хоризонтална центрифугална пумпа ISW: главна опција за сценарија со голем простор и голем проток

• Прочистување на општинските води: Вклучувајќи повторна употреба на рекултивирана вода во пречистителни станици и пренос на цевна мрежа во водоводи. Овие сценарија имаат голема побарувачка за проток и доволен простор на земјата, а хоризонталниот распоред на пумпата ISW овозможува сериска инсталација и централизирано одржување.
• Индустриско производство од големи размери: како што е транспортот на суровини во хемиски претпријатија и системи за ладење со циркулирачка вода во металуршките постројки. Овие сценарија имаат големи флуктуации на протокот и бараат отпорност на кавитација, а пумпата ISW има подобра стабилност и приспособливост за да ги задоволи овие потреби.
• Земјоделско и цивилно наводнување: Вклучувајќи наводнување обработливо земјиште и промена на водата во големите рибници. Овие сценарија имаат мала побарувачка на глава, но голема побарувачка за проток, а карактеристиките на ISW пумпата за мала потрошувачка на енергија и лесно одржување може да ги намалат долгорочните оперативни трошоци.

IV. Споредба на инсталација и одржување

Тешкотијата на инсталацијата и трошоците за одржување се фактори кои не можат да се игнорираат при долготрајна употреба. Разликите меѓу двете во оваа димензија директно влијаат на оперативната ефикасност во подоцнежната фаза.

(I) Инсталација

• За вертикалната центрифугална пумпа ISG: Не е потребна посебна основа за инсталација. Потребно е само да се поврзе прирабницата на телото на пумпата со прирабницата на цевководот и да се фиксираат стапалата на пумпата со завртки за проширување. Едно лице може да ја заврши инсталацијата на едно парче опрема во рок од половина ден, што го прави особено погоден за проекти за реновирање на постоечки локации. Сепак, треба да се забележи дека неговата вертикална структура има високи барања за перпендикуларност на инсталацијата. Ако навалувањето на вратилото на пумпата надмине 0,1 mm/m, тоа лесно ќе доведе до забрзано абење на лежиштето.
• За хоризонталната центрифугална пумпа ISW: Неопходно е прво да се истури бетонска основа или да се инсталира челичен држач за да се осигура дека грешката на нивото на основата не надминува 0,2 mm/m. Потоа поправете го телото на пумпата на основата и на крајот поврзете го цевководот. Циклусот на инсталација е околу 1-2 дена, што го прави посоодветен за рано планирање на нови градежни проекти. Сепак, неговиот хоризонтален распоред има поголема толеранција на грешки за плошноста на основата, а малото таложење нема лесно да влијае на работата на опремата.

(II) Одржување

Хоризонталната центрифугална пумпа ISW е попогодна за одржување: поради хоризонталната дистрибуција на моторот и телото на пумпата, за време на расклопувањето, потребно е само да се отстрани оклопот на спојката и да се олабават завртките за поврзување за да се оддели моторот од телото на пумпата. При замена на ранливи делови како што се работни кола и заптивки, нема потреба да се поместува цевководот. Персоналот за одржување може да работи на земја, што е многу безбедно. На пример, кога заптивката протекува, персоналот за одржување не треба да се искачува високо и може да ја заврши замената во рок од 1-2 часа.

За вертикалната центрифугална пумпа ISG, бидејќи моторот се наоѓа на врвот, за време на одржувањето, потребно е прво да се отстранат жиците и завртките за прицврстување на моторот и да се подигне моторот за да пристапи до внатрешните компоненти на телото на пумпата. Ако е инсталиран во тесен простор или во просторија за опрема со висок степен, неопходно е да се користи кран или опрема за подигнување, што резултира со долг циклус на одржување и висока цена. Затоа, за сценарија со високи барања за удобност за одржување (како што се пумпни станици без надзор), повеќе се препорачува хоризонталната центрифугална пумпа ISW.

V. Резиме на избор: Брзо расудување во 3 чекори

• Проверете го просторот: изберете ISG вертикална пумпа за тесни простори и ISW хоризонтална пумпа за доволно простор на земјата.
• Проверете ги условите за работа: Изберете ја ISG пумпата за барања за висока глава и низок проток, а ISW пумпата за барања за средно-ниска глава и висок проток.
• Проверете ги потребите за одржување: Изберете ја пумпата ISW за работа без надзор и удобно одржување; изберете ISG пумпа за сценарија со долги интервали за одржување и ограничен простор.

Заклучок

Вертикалните центрифугални пумпи ISG и хоризонталните центрифугални пумпи ISW имаат свои предности, а суштината на изборот лежи во „адаптацијата“ - усогласување со вашиот простор, работни услови и барања за одржување. Ако сè уште не сте сигурни за изборот на оптимален модел на пумпа за вашите специфични работни услови,Тефикопрофесионалниот тим на може да обезбеди бесплатни консултации за избор. Имаме богато искуство со примена и можеме да го препорачаме најсоодветното и ефикасно решение врз основа на вашите специфични параметри (како што се брзината на проток, главата, средните карактеристики, околината за инсталација итн.), обезбедувајќи стабилно и енергетски ефикасно работење на вашиот флуиден систем.
