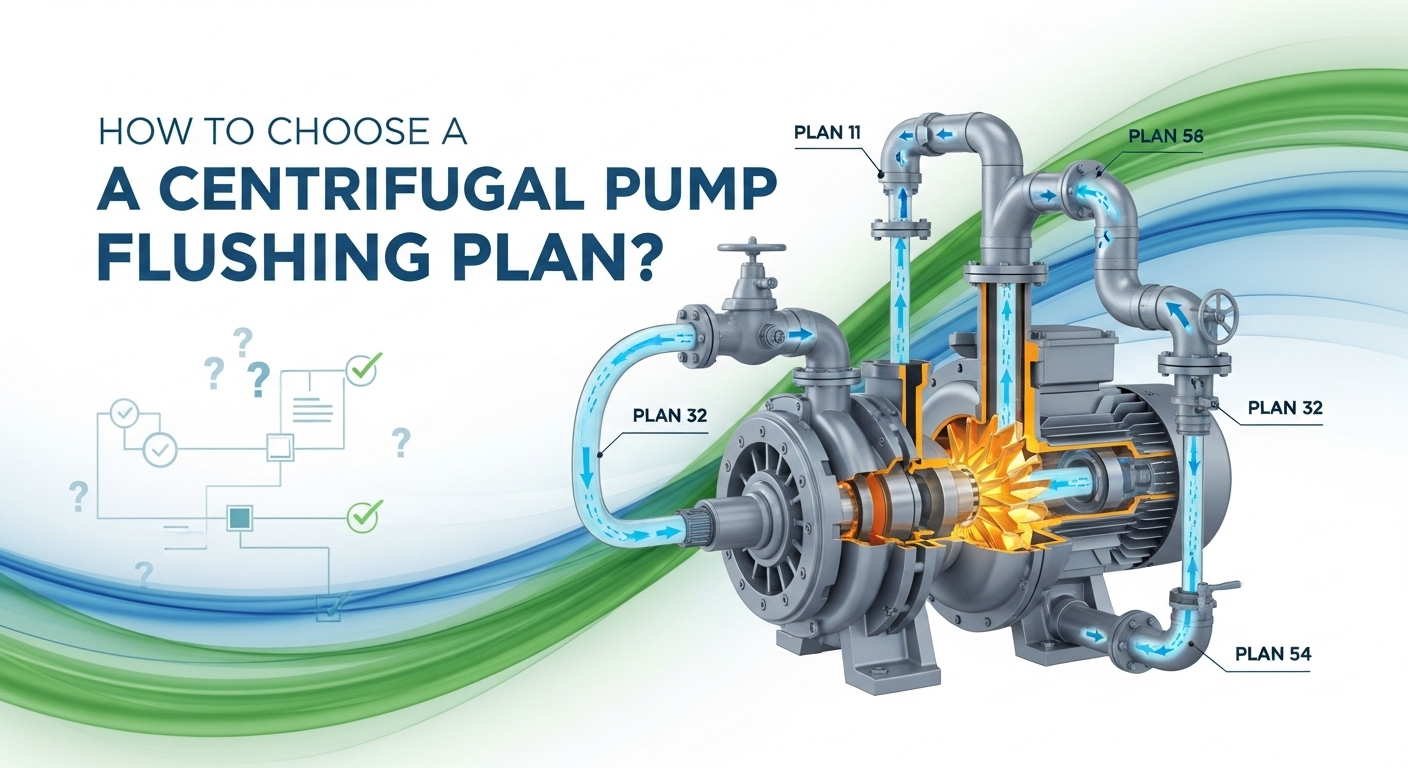

Како да изберете план за испирање на центрифугална пумпа?

Во хемиските погони, рафинериите и фармацевтските капацитети, не е претерување да се каже дека 8 од 10 дефекти на пумпата - од мали протекувања до целосно исклучување или дури и безбедносни инциденти - се навраќаат на една работа: лошо избран план за испирање на механички заптивки.

Ова е особено точно за пумпи со „високо одржување“ како што се пумпите што ракуваат со лесни јаглеводороди или абразивни кашеста маса.

Цртеж наAPI 682 стандардии долгогодишно практично искуство на терен, овој водич ги разложува најчестите аранжмани за испирање - од единечни заптивки до системи за сув гас - за да можете да го изберете вистинскиот првпат и да избегнете скапи прекини.

1. Зошто на механичките заптивки им треба дури и испирање?

Многу луѓе претпоставуваат дека штом ќе инсталирате механичка заптивка, можете да одите.

Лицата на заптивките (ротирачки и неподвижни прстени) се потпираат на цврст контакт за да се спречи истекување - но тој контакт создава топлина.

Исплакувањето го решава ова со создавање контролирана средина околу заптивката.

• Отстранување на топлина: Ја отстранува топлината од триење за да спречи прегревање на компонентите на заптивката или течноста да трепка до пареа (што доведува до суво работење и брзо откажување).
• Контрола на температурата: ги лади топлите течности пред да стигнат до заптивката, зачувувајќи ги перформансите на подмачкувањето и запечатувањето.
• Управување со притисокот: го прилагодува притисокот во комората за заптивање за да го потисне испарувањето - критично за испарливи услуги како пропан или амонијак.
• Чистење: Ги отстранува честичките и загадувачите кои би можеле да изгребат или да се вметнат во пломбите.
• Изолација: го спречува процесот на течност да се исуши или кристализира кога ќе контактира со воздух - спречувајќи ги заптивките да се залепат заедно за време на стартувањето.

Во пракса, добро избраниот план за испирање може да го продолжи животниот век на пломбата за 3 до 5 пати.

2. Планови за испирање на API-соодветни со вашиот тип на печат

API 682 ги групира плановите за испирање по конфигурација на заптивки.

(I) Планови со единечни заптивки - едноставни, ефективни, широко користени

Најдобро за чисти, неопасни услуги каде што е прифатливо повремено истекување во атмосферата.

• ПЛАН 01 / ПЛАН 11: Самоиспуштање од испуштањето на пумпата назад до вшмукување.
• ПЛАН 13: Обратно самоиспуштање - течноста тече од комората за заптивање до влезот на пумпата.
• ПЛАН 21: Самоиспуштање + ладилник.
• ПЛАН 23: Внатрешна рециркулација со черупка за грло.
• ПЛАН 31: Додава циклонски сепаратор за отстранување на цврсти материи од протокот на испирање - добар за благо валкани услуги.
• ПЛАН 32: Надворешно чисто испирање (на пр. филтрирана вода или бариерна течност).
• ПЛАН 41: ПЛАН 31 + кулер.
• ПЛАН 02: Заптивна комора со јакна со ладење или греење.

💡 Професионален совет: PLAN 14 (насока на испирање со можност за префрлување) звучи флексибилно, но ретко се користи во пракса - дополнителните вентили значат повеќе одржување и потенцијални точки за истекување.

(II) Планови со двојна заптивка - за апликации со висок ризик или нула истекување

Тие користат две заптивки со бариера или тампон течност помеѓу нив - совршени за токсични, запаливи или еколошки чувствителни услуги.

• ПЛАН 52: Двојна заптивка без притисок со вентилиран резервоар.
• PLAN 53A/B/C: Системи со двојна заптивка под притисок:
• 53А: Акумулаторот наполнет со азот го одржува притисокот.
• 53B: Додава циркулациона пумпа и ладилник - идеален за услуги со високи температури.
• 53C: Користи акумулатор во стил на клип за стабилен притисок во системи со големи нишања на притисок.
• ПЛАН 54: Целосно независен систем за надворешна бариера течност (на пр., посветена конзола за масло).

(III) Планови за гасење и откривање истекување

Тие ја поддржуваат примарната заптивка наместо да ја заменат.

• ПЛАН 62: Надворешно гаснење (обично пареа или вода) испрскано зад заптивката за да се спречи таложење на цврсти материи - вообичаено кај пумпите за кашеста маса или црн алкохол.
• PLAN 65: Додава прекинувач за ниво на резервоарот PLAN 52 за рано откривање на истекување на внатрешната заптивка.

(IV) Планови за заптивки со сув гас - за испарливи или чувствителни услуги

(II) Планови со двојна заптивка - за апликации со висок ризик или нула истекување

• ПЛАН 72: Тандем сува гасна заптивка со азотна бариера.
• ПЛАН 74: Двојна заптивка за сув гас под притисок.
• ПЛАН 75/76: Варијанти за течности со висок вискозитет или неиспарливи, каде што процесниот гас не може директно да се користи.

⚠️ Забелешка: Заптивките за сув гас бараат ултра чист, сув, регулиран гас.

3. Три правила на палецот за избор на правилен план

• Започнете со течноста
• Чисто и кул?
• Валкани или корозивни?
• Испарливи или токсични?
• Проверете ја температурата и притисокот
• 120°C?

• Висок притисок?
• Прашајте: Што ќе се случи ако протече?
• Мало капнување во ред?
• Пожар, токсичност или еколошки ризик?

Конечна мисла

Најдобриот план за испирање не е најпрекрасен - тој е оној што одговара на вашите реални работни услови.

Овој водич комбинираAPI 682основи со научени лекции од стотици инсталации од реалниот свет.

Ви треба помош за големината на планот за вашата специфична услуга? www.teffiko.com.
