Што е Центрифугална пумпа со крајно вшмукување?

Во индустрискиот пренос на течности, зградите HVAC системи и општинските системи за водоснабдување, секогаш ќе најдете позната опрема - центрифугалната пумпа со крајно вшмукување.

Што е Центрифугална пумпа со крајно вшмукување?

Центрифугална пумпа со крајно вшмукување, како што сугерира нејзиното име, е едностепена центрифугална пумпа со едно вшмукување каде течноста влегува аксијално од страната на куќиштето на пумпата и се испушта радијално од врвот на куќиштето на пумпата откако ќе се забрза од работното коло.

Во индустријата е позната и како хоризонтална пумпа со крајно вшмукување. Нејзината најистакната карактеристика е дизајнот на повлекување назад. Овој дизајн му овозможува на персоналот за одржување да ги извлече ротирачките компоненти (вклучувајќи го работното коло, вратилото, заптивките итн.) директно за одржување без да ги отстранува влезните и излезните цевководи. За инженерите, ова значи минимално застој и ниски трошоци за одржување.

Принцип на работа на центрифугална пумпа со крајно вшмукување

Принципот на работа на центрифугалната пумпа со крајно вшмукување е јасен, следејќи ја основната логика на повеќето центрифугални пумпи, со фокус на нејзиниот уникатен дизајн со крајно вшмукување. Еве јасно чекор-по-чекор објаснување:

1. Вшмукување течност:Пумпата влече течност низ отворот за вшмукување на крајот од куќиштето на пумпата (спроти моторот), а течноста тече директно во окото на ротирачкото работно коло.
2. Генерирање центрифугални сили:Воден од моторот, работното коло се ротира, а центрифугалната сила ја турка течноста од центарот на работното коло до нејзиниот надворешен раб, зголемувајќи ја брзината и притисокот на течноста.
3. Испуштање течност:Течноста со голема брзина влегува во куќиштето на пумпата (исто така познато како волут), која има форма која постепено се шири за да ја забави течноста и да ја претвори кинетичката енергија во енергија на статички притисок. Течноста потоа се испушта преку отворот за испуштање на страната на куќиштето на пумпата до целната локација (како што се цевководи, резервоари за складирање итн.).
4. Континуирано работење:Сè додека моторот работи непрекинато, горенаведениот процес се повторува континуирано, постигнувајќи стабилен и континуиран пренос на течности. Дизајнот со крајно вшмукување обезбедува непречено влегување на течноста, намалувајќи ги турбуленциите и ја подобрува оперативната ефикасност.

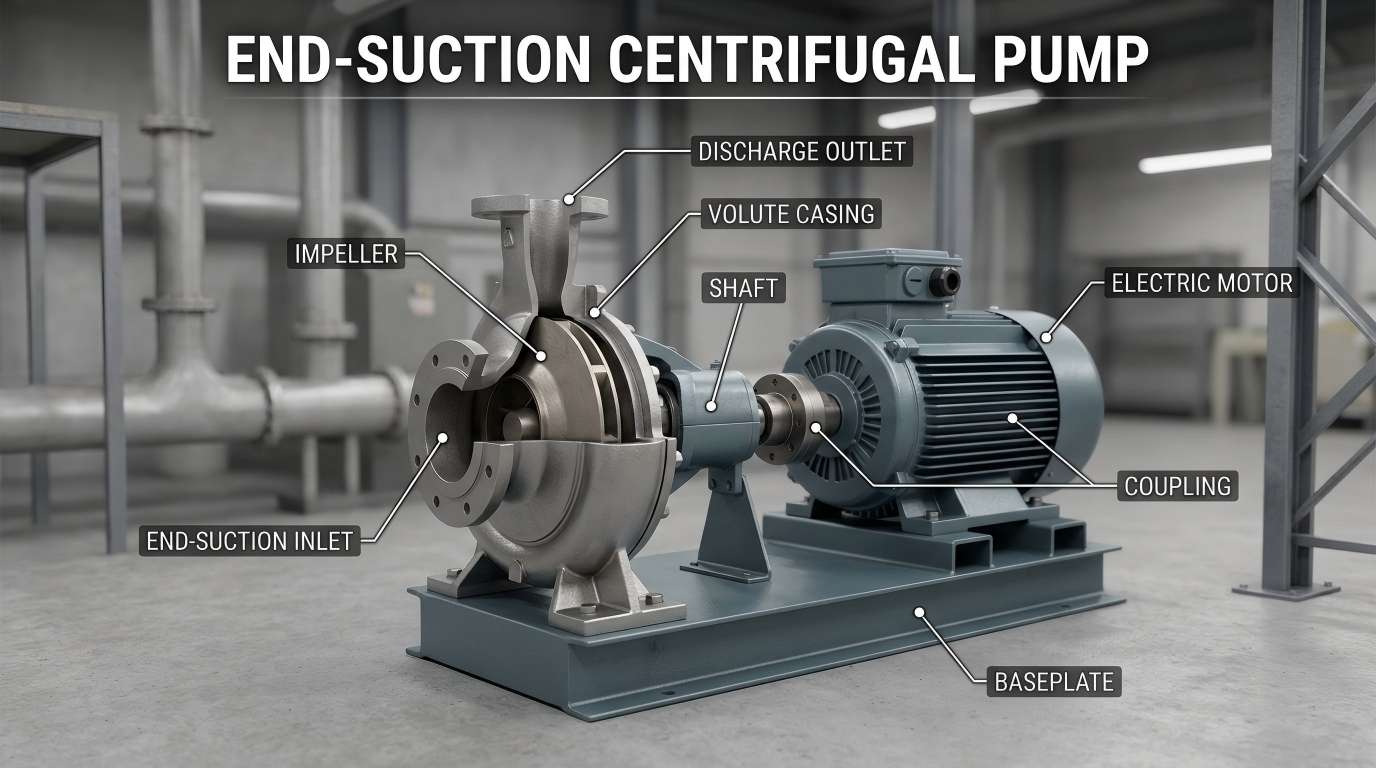

Клучни компоненти на центрифугална пумпа со крајно вшмукување

За да ви помогне подобро да го разберете принципот на работа на центрифугалната пумпа со крајно вшмукување, нејзините главни компоненти се поделени и објаснети на едноставен јазик подолу:

• Работно коло:Ротирачка компонента слична на „вентилатор“ што се користи за генерирање центрифугална сила. Обично е направен од метал (нерѓосувачки челик, леано железо) или пластика, во зависност од видот на течноста што се пренесува.
• Куќиште на пумпата (волут):Надворешното куќиште што го затвора работното коло, обликувано да собира течност што се испушта од работното коло, ја забавува течноста и го зголемува притисокот пред испуштањето.
• Приклучок за вшмукување:Отвор на крајот од куќиштето на пумпата преку кој течноста влегува во телото на пумпата. Обично е опремен со прирабница (со подигнат раб) за лесно поврзување со цевководи.
• Пристаниште за празнење:Отвор на страната на куќиштето на пумпата низ кој течноста излегува од телото на пумпата. Опремен е и со прирабница за водење на течноста во системот за цевки.
• Вратило:Компонента во форма на прачка што ги поврзува работното коло и моторот, одговорна за пренос на енергија од моторот до работното коло и придвижување на работното коло да ротира.
• Заптивки:Спречете истекување течност од јазот на вратилото (помеѓу телото на пумпата и моторот). Вообичаените типови вклучуваат механички заптивки и заптивки за пакување.

Широк опсег на апликации

• HVAC:Пумпите со крајно вшмукување се основниот извор на енергија за циркулација на разладена вода и системи за вода за ладење во големи згради.
• Индустриско водоснабдување и притисок:Се користи за пренос на чиста вода, системи за притисок и вода за напојување на котелот во фабриките.
• Системи за противпожарна заштита:Специјалните противпожарни пумпи со крајно вшмукување обезбедуваат стабилен проток на вода под висок притисок во итни случаи.
• Земјоделско наводнување:Широко се користи за наводнување и одводнување на обработливо земјиште поради широк опсег на проток.

Резиме

Центрифугалната пумпа со крајно вшмукување е сигурно, исплатливо решение за повеќето потреби за пренос на течности. Неговата едноставна структура, лесното одржување и широката примена го прават популарен меѓу инженерите, менаџерите на објекти и сопствениците на имот.

За подлабоки увид во контролата на течностите, следетеТефико. Ајде да ги истражиме бесконечните можности на флуидниот свет заедно!
