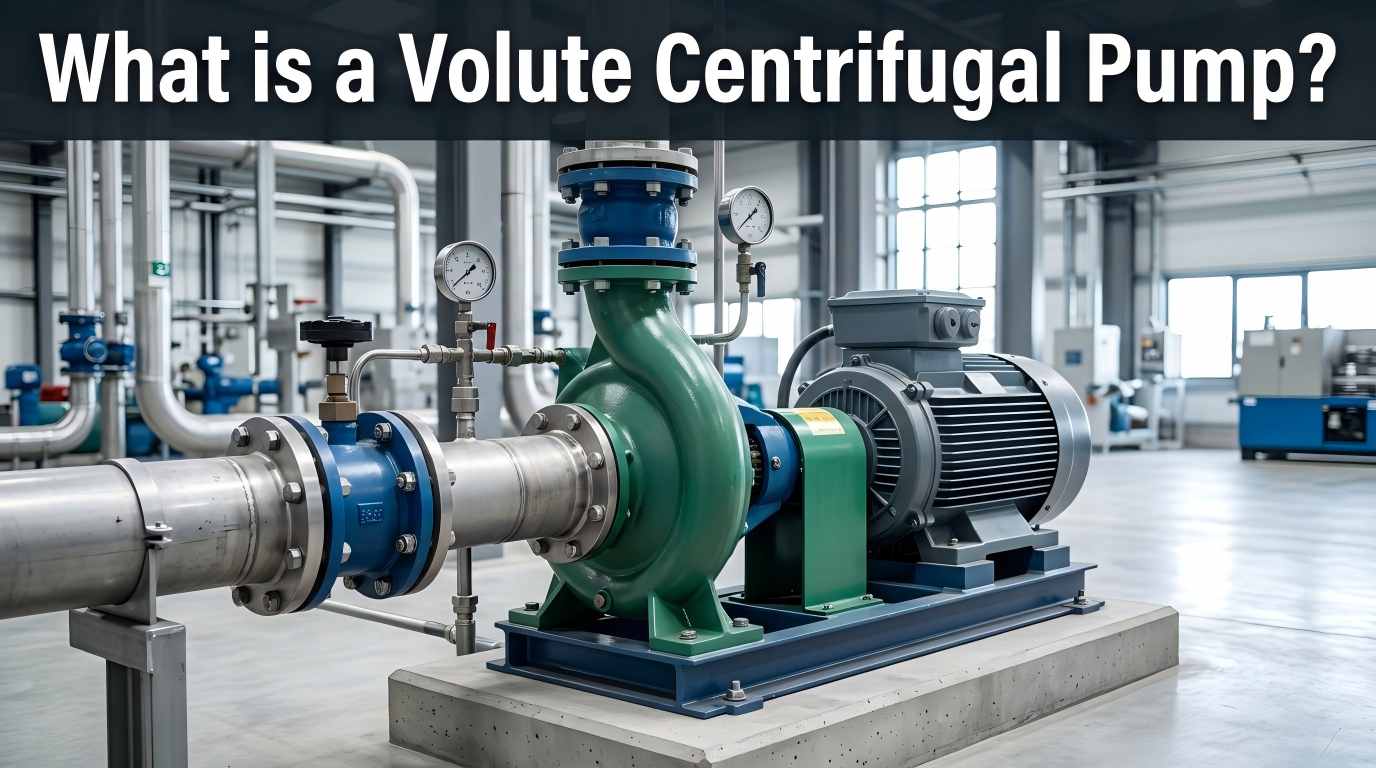

A волутна центрифугална пумпае тип на динамична пумпа која ја конвертира механичката енергија во хидраулична енергија преку ротација на работното коло и се потпира на спирална волутна обвивка за ефикасна испорака на течност. За разлика од другите типови центрифугални пумпи, нејзината најистакната карактеристика е обвивката во форма на завртена (исто така позната како спирална обвивка), која е основната компонента што ја разликува од моделите како што се дифузните центрифугални пумпи. Центрифугалните пумпи Volute се карактеризираат со цврста конструкција, релативно ниска цена, тивка работа и сигурни перформанси, со минимално влијание од корозија и ерозија. Тие се најпосакувана опрема за повеќето индустриски и цивилни апликации за испорака на течности.
Стабилната работа на пумпата зависи од координацијата на различни компоненти. Основните компоненти и нивните функции се како што следува:
Спирална комора што го опкружува работното коло со површина на пресек што постепено се зголемува од излезот на работното коло до отворот за празнење. Нејзините основни функции се собирање на течност со голема брзина, намалување на брзината и зголемување на притисокот. Неговата форма и големина директно влијаат на ефикасноста и притисокот на пумпата. Тој е поделен на единечни завртки (најшироко користени) и двојни (ја балансира радијалната сила и го продолжува работниот век).
„Срцето“ на пумпата, ротирачка компонента со закривени сечила, поврзана со моторот преку вратило на пумпата. Се ротира со голема брзина за да генерира центрифугална сила, вшмукува течност и дава кинетичка енергија. Параметрите на сечилото (облик, количина, агол) ја одредуваат брзината на протокот, главата и ефикасноста на пумпата.
Оската на пумпата пренесува механичка енергија од моторот до работното коло. Лежиштата ја поддржуваат ротацијата на вратилото на пумпата, ја одржуваат коаксијалноста и го намалуваат триењето. За работни услови на висока температура и висок притисок, потребни се ладилници за масло за да се спречи расипување на маслото и да се продолжи животниот век на лежиштето.
Спречува истекување течност и навлегување на надворешен воздух за да се избегне кавитација. Вообичаените типови вклучуваат механички заптивки и заптивки за пакување. Усогласувањето со помошните системи за запечатување може да ја подобри доверливоста, а одржувањето може да се однесува на стандардите API 682.
Приклучокот за вшмукување се наоѓа во центарот на завртката за да се повлече течност; отворот за празнење е на крајот од завртката за да се испорача течност под притисок. Големината и обликот на двете влијаат на отпорноста на течноста и на ефикасноста на пумпата.
Работниот процес е континуирана конверзија на енергија, поделен во 4 основни фази:
Моторот го придвижува работното коло да ротира со голема брзина, формирајќи област со низок притисок во центарот на работното коло. Течноста се вшмукува во пумпата под разликата во притисокот.
Како што работното коло постојано се ротира, сечилата ја туркаат течноста да се движи радијално, со што значително се зголемува брзината на протокот на течноста и кинетичката енергија.
Течноста со голема брзина влегува во обвивката, каде што зголемениот премин на проток ја намалува брзината на протокот, претворајќи ја кинетичката енергија во енергија на притисок за да се постигне испорака под висок притисок.
Течноста под притисок се испушта преку отворот за празнење. Со континуираното вртење на работното коло се завршува континуираната испорака.
Структурата на волута се совпаѓа со карактеристиките на протокот на течноста, намалувајќи ја загубата на турбуленции. Ефикасноста во услови на проектирање достигнува 70%–90%, со рамномерна распределба на брзината на протокот.
Помалку основни компоненти, лесни за обработка и инсталирање, без сложен механизам за пренос, ниска стапка на неуспех, нема потреба од вентили за влез и излез и ниски трошоци за одржување.
Може да се дизајнира во различни спецификации според работните услови, погодни за различни течности како чиста вода, канализација и хемиски медиуми и прилагодливи на нормална температура, висока температура и работни услови со висок притисок.
Интегриран дизајн, мала големина и мала тежина, погоден за сценарија со ограничен простор и лесен за интегрирање во постоечките системи за испорака.
Ниска производна цена, удобна замена на делови за носење, заштеда на енергија преку ефикасно работење, погодни за сценарија за испорака со голем проток.
Центрифугалните пумпи Volute се сигурен избор за испорака на индустриски течности благодарение на нивните хидродинамички предности. Сепак, на нивната вистинска енергетска ефикасност влијаат детали како што се изборот на материјалот и производството. Teffiko развива стабилни и ефикасни решенија за испорака на течности преку прецизно истражување и развој и строго тестирање. Повелете да се консултирате или нарачате:www.teffiko.com
