Што е OH1 пумпа?

Ако редовно работите со индустриски центрифугални пумпи, веројатно сте налетале на моделот „OH1“ - и да бидеме искрени, навистина е лесно да се помешаат со други типови. Многу инженери знаат дека центрифугалните пумпи транспортираат течности, но ако ги прашате што ја прави пумпата OH1 уникатна? Повеќето од нив ќе се мачат да одговорат. И не ме терајте ни да започнам со тимовите за набавки - погрешното разбирање на моделот, освен што гарантира дека ќе завршиме со погрешна опрема. Но, тука е работата: OH1 пумпите се работи во индустриите како нафта, електрична енергија и хемикалии. Тие се класична надвисна пумпа според стандардот API 610 (глобален код за дизајн за центрифугални пумпи) и штом ќе ги разберете основите, тие се всушност прилично едноставни. Дозволете ми да ве проучам низ клучните детали.

1. Прво, да разјасниме - што точно е „OH1“?

OH1 е специфичен тип на „надвисна центрифугална пумпа“ дефинирана со стандардот API 610. Ајде да ја разложиме ознаката: „OH“ значи „Overhung“ (тоа има смисла, нели?), а „1“ покажува дека е едностепена пумпа со крајно вшмукување. Воопшто, еве што значи тоа: работното коло (делот што ја движи течноста) е фиксирано само на едната страна од осовината на пумпата, куќиштето на лежиштето е интегрирано директно со телото на пумпата, а лежиштата го поддржуваат само едниот крај на пумпата - оттука и името „надвиснат“.

API 610 ги категоризира центрифугалните пумпи во големи групи: OH (Overhung), BB (Between-Bearing), VS (Вертикално суспендирано) и повеќе. Во групата OH, постојат под-модели како OH1, OH2 и OH3 - секој со свои карактеристики. OH2 е двостепена надвисната пумпа (идеална за апликации под висок притисок), а OH3 додава дополнителни компоненти за да ги балансира аксијалните сили. Но OH1? Тоа е наједноставниот од купот. Нема фенси дополнителни функции - само фокусирање на апликации со средна до ниска глава. Затоа, таа е најразновидната пумпа за надвиснување во повеќето индустриски поставки - нема потреба премногу да ги комплицирате работите кога не морате.

2. Дизајн наПумпи OH1: 4 Практични предности

Зошто толку многу индустрии се потпираат на OH1 пумпи? Клучот лежи во нивниот дизајн, кој ги решава проблемите од реалниот свет. Еве ги нивните најистакнати карактеристики:

• Компактна градба што заштедува простор:Куќиштето на лежиштето и телото на пумпата се излеани како едно парче, така што не се потребни дополнителни потпори. Го видов тоа од прва рака: пумпата OH1 со иста брзина на проток е лесно 30% пократка од пумпата со двојно вшмукување. Ова е спас во тесни простори како петрохемиски постројки или котлари на електрани, каде што секој сантиметар е важен. Нема потреба да ги преуредувате цевките или да го проширите просторот - само вметнете го веднаш.
• Сигурно запечатување, одлична превенција од истекување:Протекувањето е голема главоболка, особено кога се ракува со запаливи средства како сурова нафта или корозивни хемикалии. Пумпите OH1 доаѓаат стандардно со механички заптивки (некои модели може да се надградат со двојни заптивки), а заптивките обично се направени од силициум карбид и графит - доволно цврсти за да издржат високи температури и абење. При нормална работа, истекувањето е помало од 5 милилитри на час - многу подобро од старомодните заптивки за пакување. Еднаш работев со хемиска фабрика која се префрли на OH1 пумпи, а нивните исклучувања поврзани со истекување паднаа за речиси 80%.
• Лежишта кои не бараат постојано внимание:Тие користат дворедни цилиндрични валчести лежишта, кои цврсто го држат вратилото и се справуваат со радијалните и аксијалните сили. Плус, куќиштето на лежиштето има вграден систем за циркулација на масло за подмачкување, кој ги одржува работите ладни преку подмачкување со прскање. На редовните центрифугални пумпи им треба полнење масло на секои 3 месеци, но на пумпи OH1? Може да го истегнете до 6-12 месеци. Тоа значи помалку исклучувања - лесно 2 до 3 помалку годишно. За фабриките кои работат 24/7, ова е огромен поттик за продуктивноста.
• Енергетска ефикасност:Работното коло се одликува со дизајн на сечилото со закривено наназад, оптимизиран од инженери базирани на механика на течности за да се минимизира турбуленцијата внатре во пумпата. Проточните канали на пумпата се исто така полирани за да се намали отпорот. Еднаш видов податоци од тестот кои покажуваат дека пумпата OH1 е 8–12% поефикасна од обичната пумпа со иста брзина на проток. Ајде да направиме брза пресметка: ако преместувате 100 кубни метри вода на час, тоа се заштедени 20 kWh дневно. Во текот на една година, тие заштеди се собираат до значителен износ.

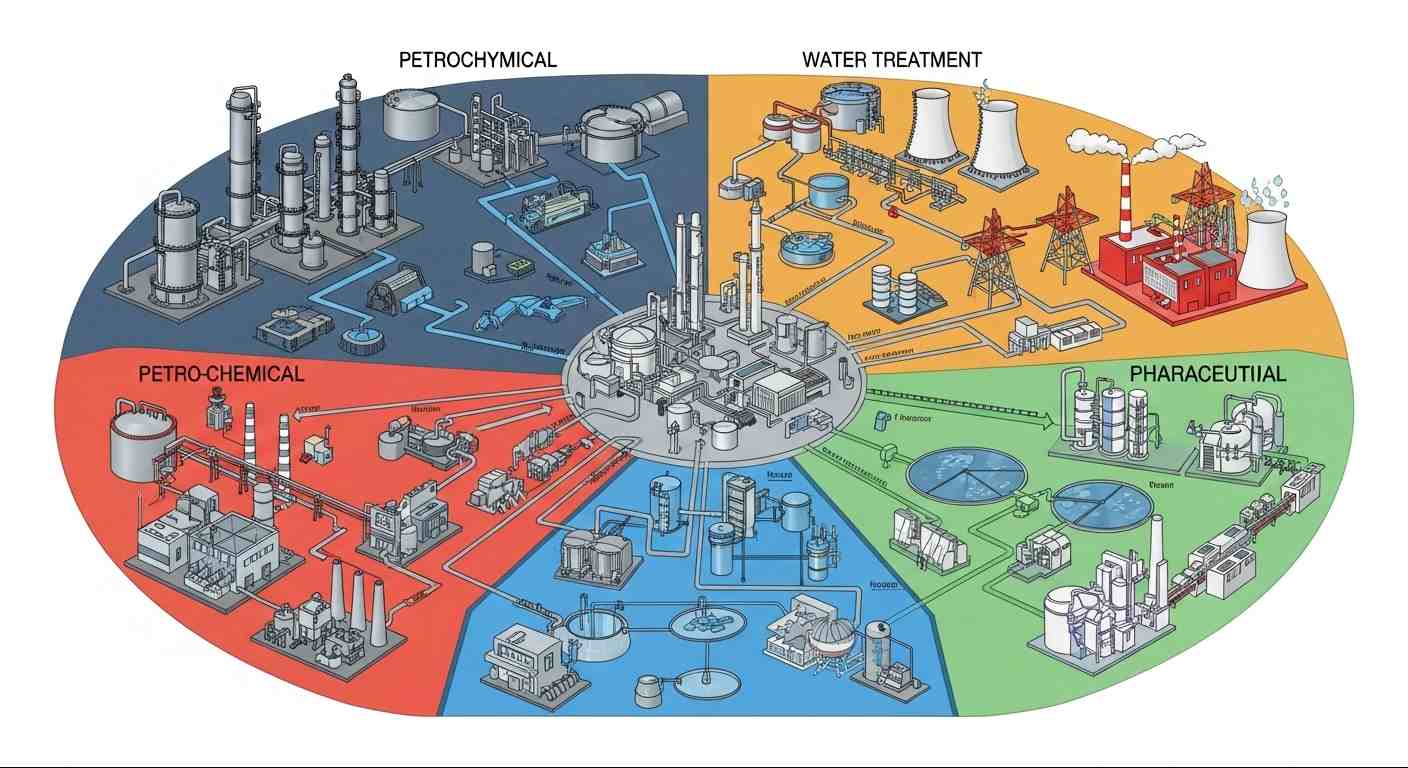

3. Каде да се најдат OH1 пумпи: 4 клучни индустрии

Оваа пумпа не е само добро дизајнирана - таа исто така совршено се вклопува во специфични работни услови. Еве ги неговите најчести сценарија за примена:

• Петрохемиска индустрија:Тие се насекаде во рафинериите, главно се користат за транспорт на медиуми со низок вискозитет како сурова нафта и бензин. Земете го просторот за складирање на сурова нафта, на пример: треба да го преместите маслото во кулата за дестилација без протекување, а компактната големина на пумпата OH1 совршено се вклопува помеѓу густите цевководи. Плус, неговата брзина на проток е исклучително стабилна (со грешка помала од 2%), така што кулата за дестилација никогаш не добива премногу или премалку храна - без неочекувани исклучувања.
• Енергетска индустрија:Термоелектраните и електраните на биомаса користат OH1 пумпи за снабдување со вода до котлите. На котлите им е потребен постојан проток на вода со среден притисок, а пумпите OH1 совршено ја задоволуваат оваа потреба. Еднаш работев со единица од 300 MW што имаше две OH1 пумпи - една во функција, една во мирување. Тие можат да издржат температури до 180°C, а нивната ефикасност помага да се намали вкупната потрошувачка на енергија на фабриката.
• Индустрија за третман на вода:Општинските постројки за отпадни води и индустриските отпадни води сакаат да ги користат за транспорт на чиста вода или канализација со ниска концентрација. Телото на пумпата обично е направено од нерѓосувачки челик 304 или 316 L или леано железо отпорно на корозија - така што нема да 'рѓа од хемикалии во отпадните води. И неговиот дизајн со крајно вшмукување е многу помала веројатно да се затне од потопните пумпи - нема влакна да се обвиткуваат околу работното коло. Совршен е за мали до средни пречистителни станици со капацитет за обработка од 50–500 кубни метри на час.
• Фармацевтска индустрија:Овде се неопходни пумпи OH1 од типот на храна. Тие ги исполнуваат стандардите за GMP (Добра производна практика), со ултра мазни внатрешни ѕидови (грубост Ra ≤ 0,8 μm), така што течниот лек нема да се држи до нив. Заптивките се исто така направени од гума за храна, така што не се јавува контаминација на материјалите. Сум ги видел во лаборатории за вакцини и фармацевтски фабрики, главно користени за мешање и транспорт на течности во производните линии.

4. Како да ја изберете вистинската OH1 пумпа: 5 совети кои не се пропуштаат

Изборот на пумпа OH1 не е тешко - само следете ги овие пет чекори:

• Започнете со течноста што треба да се транспортира:Ако ракувате со медиум со висока температура (како врело масло над 120°C), изберете модел со јакна за ладење - во спротивно лежиштата ќе изгорат. За медиуми со висок вискозитет (како масло за подмачкување над 50 cSt), одете на модел со поголем влез на работно коло - премалиот влез ќе доведе до недоволен проток. За кисели медиуми (како хлороводородна киселина), прескокнете го обичниот нерѓосувачки челик и користете Hastelloy (легура отпорна на корозија). Еднаш видов дека една фабрика користи стандардна пумпа OH1 за киселина, и таа траеше само 6 недели.
• Не штедете на стапката на проток и маргините на главата:Никогаш не избирајте пумпа врз основа на вашите потреби за „точна“ брзина на проток - додавајте маржа од 10%. На пример, ако треба да транспортирате 80 кубни метри на час, изберете модел оценет за 90 кубни метри на час. Што се однесува до главата (излезниот притисок на пумпата), не заборавајте да ја земете предвид отпорноста на цевководот: ако преместувате вода висока 15 метри низ 100 метри цевка, ќе ви треба пумпа со глава од 25 метри (дополнителните 10 метри се за да се надмине отпорот на цевководот). Недоволната глава ќе предизвика преоптоварување на пумпата и брзо откажување.
• Размислете за околината за инсталација:Ако се инсталира на отворено, изберете модел со капак за дожд - влегувањето на водата во куќиштето на лежиштето ќе ги оштети лежиштата. За тесни простори (како просторија со ширина од 1 метар), одлучете се за хоризонтален модел со кратко вратило - вкупна должина под 1,2 метри. Ако има извор на вибрации во близина (како компресор), додајте ударна подлога - вибрациите ги оштетуваат заптивките побрзо од било што друго.
• Енергетската ефикасност е важна:Пумпите со енергетска ефикасност од прва класа заштедуваат 15–20% повеќе електрична енергија од оние со ефикасност од трета класа. Работејќи 8 часа на ден, тоа е речиси 10.000 јуани годишна заштеда на електрична енергија. Дефинитивно вреди да се троши малку повеќе однапред за модел со висока ефикасност.
• Изберете ги вистинските додатоци:За токсични медиуми како метанол, надградете го на двојни заптивки плус систем за течност за заптивање - ова спречува протекување. Ако сакате да го следите статусот на опремата од далечина, инсталирајте сензори за вибрации и предаватели за температура. Кога лежиштата ќе почнат да се трошат, вредноста на вибрациите ќе достигне 4,5 mm/s, предизвикувајќи рано предупредување за да не се соочите со ненадејни дефекти.

5. Како да одржувате OH1 пумпа: 3 едноставни совети (не е потребен стручњак)

Многу луѓе се жалат дека одржувањето на пумпата е проблем, но пумпите OH1 се навистина ниски за одржување - само направете ги овие три работи:

• Дневни проверки (максимум 5 минути): Секоја недела чувствувајте ги лежиштата - ако се над 70°C, менувајте го маслото за подмачкување. Секој месец, проверувајте го заптивката - ако истекувањето надминува 10 милилитри, заменете ги компонентите на заптивката. Секој квартал, чистете го влезниот филтер - затнатите филтри го намалуваат протокот. Не треба ни да ја расклопувате пумпата за овие задачи, заштедувајќи половина од времето во споредба со одржувањето на пумпата со двојно вшмукување.
• Решавање проблеми: Започнете со основите: Намален проток? Прво проверете ја влезната цевка - затнувањето обично е виновникот. Потоа проверете го работното коло - едностепените работни кола лесно се заменуваат. Зголемени вибрации? Проверете го просторот на лежиштето (заменете ги лежиштата ако клиренсот надминува 0,1 mm) и вратилото на пумпата - едностепените вратила може да се исправат ако се свиткани, за разлика од повеќестепените вратила на кои им е потребна целосна замена. Истекуваат пломби? Проверете го лицето на заптивката - гребаниците може да се поправат со мелење, нема потреба да се заменува целиот склоп на заптивки.
• Годишно длабоко одржување: Еднаш годишно, раздвојувајте го куќиштето на лежиштето и заменете ја маста на база на литиум - не ја преполнувајте, само наполнете ја до 1/2 до 2/3 од волуменот на куќиштето на лежиштето (преполнувањето предизвикува прегревање). Затегнете ги завртките што го поврзуваат телото на пумпата со основата - лабавите завртки предизвикуваат погрешно усогласување на вратилото на пумпата. Нанесете слој од епоксидна смола на работното коло и запечатете ја шуплината за да спречите 'рѓа. Сите овие задачи може да се направат на земја - не е потребен кран.

Заклучок

На крајот на денот, пумпата OH1 е само цврста, практична алатка. Ги нема прекрасните карактеристики на повеќестепените пумпи, но се истакнува во она за што е дизајниран - апликации со средна до ниска глава, стабилен проток и лесно одржување. За бизнисите, ова значи помалку главоболки и помали вкупни трошоци за сопственост во текот на животниот век на опремата.

Ако сè уште сте на оградата - можеби не сте сигурни кој материјал е соодветен за вашата течност или како да ја интегрирате пумпата во вашиот постоечки систем - не грижете се. Нашиот тим воТефикосе занимава со оваа работа секој ден. Без разлика дали ви треба помош при изборот, поддршката за инсталација или отстранувањето проблеми по инсталацијата, ние ве покриваме. Нема потреба да се погодува -само посегнете.
