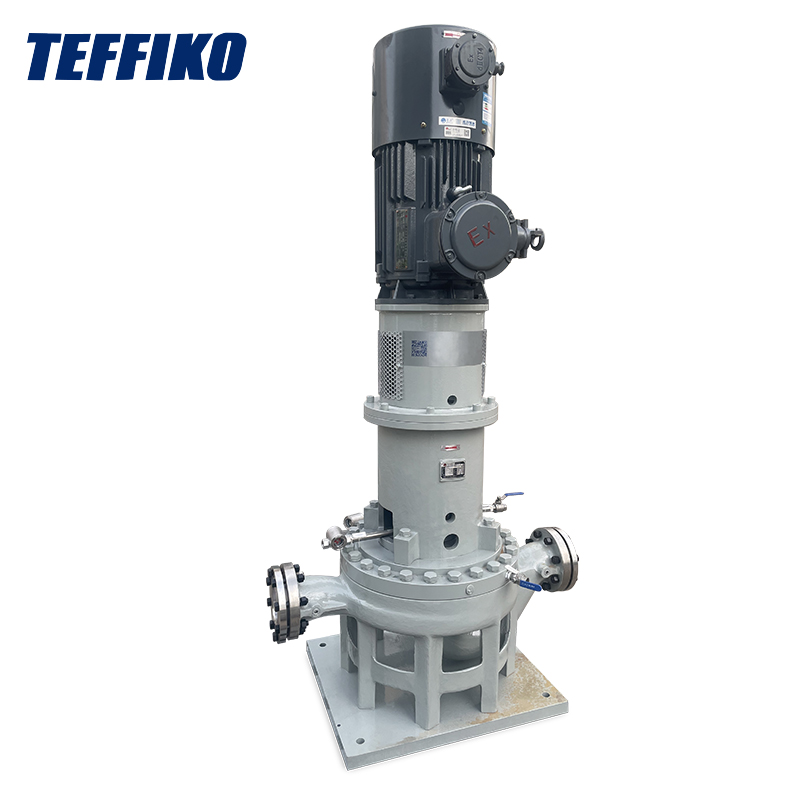

Центрифугалната пумпа OH3: Најдобар избор за тесни простори

НаЦентрифугална пумпа OH3ми остави длабок впечаток - можете да го забележите насекаде, од лавиците за цевки на рафинериите за нафта и преполните платформи на морските брегови до системите за цевководи на електрани под висок притисок. Она што го издвојува од другите модели на пумпи се неговите сигурни и издржливи карактеристики: вертикален дизајн кој заштедува простор, модуларна структура за лесно склопување и расклопување и способност да издржи високи температури, високи притисоци и корозивни медиуми. Како да е специјално дизајниран да ги реши најчестите незгодни проблеми во индустриските поставки. Подолу, ќе ги разложам неговите основни компоненти, вистинскиот принцип на работа и како овие дизајни се прилагодуваат на реалните работни услови на фабриката.

I. Основни структурни компоненти

Перформансите на OH3 не се празни разговори - секоја компонента е прецизно дизајнирана за да ги таргетира индустриските болни точки. Ајде да ги разложиме еден по еден:

1.1 Вертикален модуларен држач за лежиште

За разлика од хоризонталните пумпи како OH1, кои го интегрираат куќиштето на лежиштето со телото на пумпата, OH3 прифаќа независен модуларен држач за лежиште поставен вертикално над куќиштето на пумпата. Овој дизајн е револуционерен чекор напред за индустриски сценарија:

• Носивост од највисоко ниво: Држачот за лежиште е изработен од тешко леано железо или еластично железо, со минимална дебелина на ѕидот од 15 mm, целосно способни да ги издржат оптоварувањата на млазницата специфицирани со стандардот API 610. Никогаш не сум видел да страда од неусогласеност на вратилото поради термичко проширување, контракција или вибрации на цевководот - неговата стабилност е исклучителна.
• Одржување без напор: Во него има поставено цилиндрично лежиште со валчести со дворедни „назад со грб“, кое може да ги издржи и радијалните и аксијалните сили. Што е најважно, нема потреба да се расклопуваат влезните и излезните цевководи; само треба да го извадите држачот на лежиштето од врвот за проверка и поправка, со што значително ќе се намали времето на застој.

1.2 Едностепено работно коло и обвивка со двојна волута

Комбинацијата на работното коло и волутот е совршено совпаѓање, оптимизирана преку компјутерска флуидна динамика (CFD). Сите модели со дијаметар ≥ DN80 се стандардни со двоен напнат - оваа мала модификација ја удвојува ефикасноста и стабилноста:

• Цврсто и извонредно дизајнирано коло: Достапно во нерѓосувачки челик 316L или Hastelloy, нуди одлична отпорност на корозија. Заоблените сечила наназад ја минимизираат турбуленцијата на течноста, што резултира со изненадувачки висока ефикасност на пренос на енергија. Тој е фиксиран само на едниот крај од вратилото на пумпата со заклучувачка навртка и нема да има аксијално движење за време на работата - конкретно проверив за време на одржувањето и останува цврсто на место дури и при употреба со висок интензитет.
• Двојниот волут решава клучна точка на болка: обичните единечни волути генерираат неурамнотежени радијални сили во услови на висок проток, кои ги трошат вратилото и лежиштата со текот на времето. Сепак, двојниот волут на OH3 ја дели течноста на две патеки низ симетричните канали на проток, поместувајќи 90% од радијалните сили, значително намалувајќи го отклонувањето на вратилото и абењето на лежиштето - од моето искуство, ова може да го продолжи работниот век на пумпата за неколку години.

1.3 Систем за запечатување усогласен со API 682

Истекувањето е фатална опасност при транспортирање на подлоги под висок притисок, токсични или високи температури - но системот за запечатување на OH3 целосно ја елиминира оваа загриженост:

• Стабилна и сигурна основна конфигурација: Доаѓа стандардно со механичка заптивка со еден крај, со заптивки од силициум карбид-графит. Иако не е фенси, тој е целосно доволен за неопасни медиуми. Го користев континуирано со месеци без проблеми со истекување.
• Високо насочена опција за надградба: за транспорт на токсични или високо корозивни медиуми, може да се надгради до механичка заптивка со двојна завршница со систем за изолациона течност, контролирајќи го истекувањето до ≤5 ml/h - далеку пониско од прагот од 20 ml/h на традиционалните заптивки за пакување. Таквата безбедносна маржа е смирувачка при ракување со опасни материи.

1.4 Дизајн на директно поврзување со вертикален цевковод

Дизајнот „директна врска со гасоводот“ е спас за тесни простори и потреби за заштеда на енергија. Влезните и излезните прирабници се прецизно усогласени со централната линија на цевководот, со што се елиминира потребата од дополнителни основи за монтирање, а предностите се видливи уште од првиот ден на употреба:

• Исклучително искористување на просторот: Моделот DN200 има висина на пумпата од само 1,0-1,5 метри, што го намалува просторот на подот за 60% во споредба со хоризонталните пумпи со иста брзина на проток. Оваа предност е клучна на морските платформи или преполните рафинерија за цевки - може да се инсталира на локации недостапни за други модели на пумпи.
• Значителен ефект на заштеда на енергија: Помалку колена на цевководот го намалува губењето на притисокот, а долготрајната употреба може да ја намали потрошувачката на енергија на целиот систем за 5%-8%. Иако првичните заштеди на трошоците не се значителни, тие се зголемуваат со текот на времето, што го прави пријатно изненадување за менаџерите на фабриките фокусирани на трошоците.

II. Детален принцип на работа

Во неговото јадро, OH3 работи врз основа на центрифугална сила, но секоја врска за транспорт на течности е оптимизирана за да ги исполни барањата за висок притисок и висока стабилност. Ќе го разложам чекор по чекор на едноставен јазик:

Чекор 1: Вшмукување течност

Течноста влегува во пумпата преку директно поврзаната влезна прирабница. Прецизното усогласување помеѓу прирабницата и цевководот обезбедува непречен проток на течност (без неуредна турбуленција), а полираниот внатрешен ѕид на влезниот проток на каналот го намалува отпорот на триење. Ова осигурува дека течноста тече рамномерно до работното коло - забележав дека ретко доживува кавитација, вообичаен проблем со поевтините пумпи.

Чекор 2: Пренос на енергија со работното коло

Моторот го придвижува вратилото на пумпата да ротира низ флексибилна спојка, предизвикувајќи работното коло да работи со голема брзина од 1450-2900 вртежи во минута. Центрифугалната сила ја турка течноста од центарот на работното коло до неговите рабови, и како што течноста минува низ закривените сечила наназад, и брзината и притисокот се зголемуваат истовремено. Овој чекор е основната алка во конвертирањето на механичката енергија на моторот во течна енергија и тоа е клучот за работата на пумпата.

Чекор 3: Конверзија на притисок во двојниот волумен

Течноста со голема брзина потоа влегува во двојниот напнат. Областа на напречниот пресек на каналот за спирален проток на волутата постепено се шири, забавувајќи ја течноста и претворајќи го најголемиот дел од нејзината кинетичка енергија во статички притисок (процес наречен „дифузија“). Симетричниот дизајн обезбедува рамномерна распределба на притисокот, неутрализирање на радијалните сили и задржување на оската на пумпата да се ротира непречено - дури и при целосно оптоварување, нема нишање.

Чекор 4: Запечатување и испуштање течност

Пред да се испушти низ излезната прирабница, течноста поминува низ системот за механичка заптивка. Под дејство на пружина, неподвижните и ротирачките заптивни прстени цврсто се вклопуваат заедно, формирајќи цврста бариера. Дури и при транспорт на медиуми под висок притисок, никогаш не сум наишол на проблеми со истекување. Конечно, течноста под притисок влегува во низводниот цевковод за да ги задоволи потребите на следните процеси.

Чекор 5: Стабилна поддршка на лежиштата и системот на вратило

За време на работата на пумпата, дворедните валчести лежишта во модуларниот држач на лежиштето континуирано го поддржуваат вратилото на ротирачката пумпа, апсорбирајќи ги радијалните сили генерирани од протокот на течност и аксијалните сили генерирани од потисокот на работното коло. Вградениот систем за подмачкување со прскање ги одржува лежиштата ладни - видов дека работи на 425°C без прегревање. Дополнително, бара минимално одржување; потребно е само да го проверите нивото на лубрикантот при рутински прегледи.

III. Споредба со други пумпи од серијата OH

За интуитивно да ги покажеме предностите на OH3, го споредуваме со две други вообичаени пумпи од сериите OH (OH1 и OH2) според стандардот API 610:

Заклучок

Од лично искуство, можам со сигурност да кажам дека OH3 не е само зрел производ кој одговара на стандардот API 610, туку и одраз на длабинското разбирање на Teffiko за индустриската доверливост и инженерските детали. Нема фенси или бескорисни карактеристики - секоја компонента служи за практична цел, ефикасно решавајќи проблеми како што се заштеда на простор, лесно одржување, отпорност на екстремни услови и спречување истекување.

Мора да се признае, тоа не е најевтината опција на пазарот, и открив дека модуларниот држач за лежиште е навистина малку тежок. Сепак, неговата сигурност е повеќе од доволна за да се надомести почетната инвестициска цена. Teffiko не продава само опрема - тие обезбедуваат професионални совети за избор и поддршка за целосен животен циклус. Го консултирав нивниот тим неколку пати со прашања и секогаш добивав брзи одговори. Овој кооперативен модел им овозможува на фабриките да работат континуирано и непречено.

За повеќе решенија и реални случаи, посетете ја официјалната веб-страница:www.teffiko.com.
