Пресметка на центрифугална пумпа за геометриско вшмукување лифт Hg: формули, процедури, случаи и водич за избегнување стапици

Пресметка на геометриското вшмукување лифт Hg на aцентрифугална пумпае основна процедура во дизајнот на инсталацијата на пумпата. Директно одредува дали ќе дојде до кавитација, дали пумпата може стабилно да црпи вода и дали може да работи ефикасно долго време. Многу дефекти, како што се недоволна излезна вода, гласна бучава и вибрации, оштетување на работното коло и чести дефекти на опремата, во суштина произлегуваат од погрешните пресметки на геометрискиот подигнување на вшмукување Hg или прекумерната висина на инсталацијата.

I. Што еЦентрифугална пумпаГеометриско вшмукување лифт Hg?

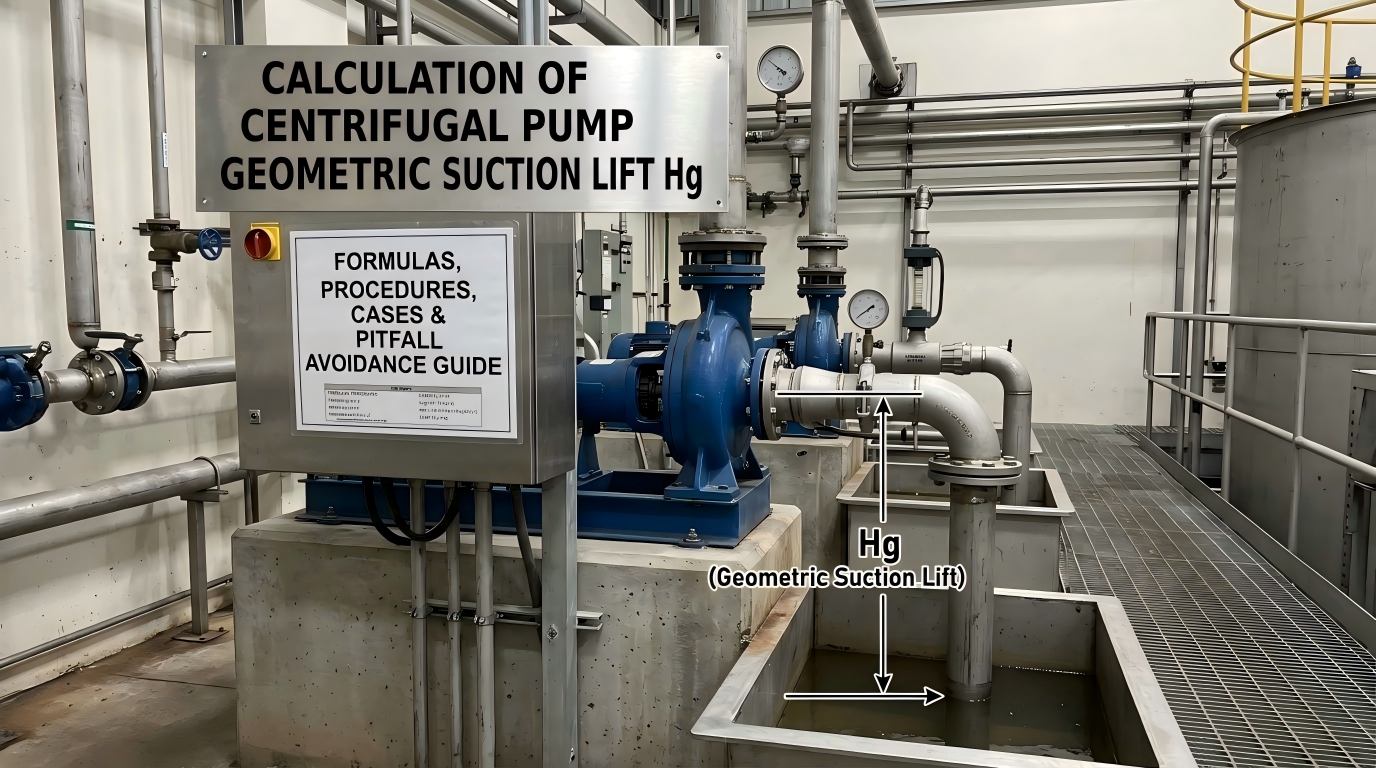

Геометриското вшмукување подигање Hg на центрифугалната пумпа се однесува на вертикалната висинска разлика помеѓу централната линија на работното коло на пумпата и површината на течноста на резервоарот за вшмукување, мерена во метри (m). Служи како основен контролен параметар за оценување на капацитетот за вшмукување течност на пумпата и спречување на кавитација.

Општи критериуми за проценка за инсталација на индустријата:

• Hg ＞ 0: Пумпата е инсталирана над површината на течноста, позната како инсталација на вшмукување лифт, најшироко прифатен метод за инсталација во индустриски сценарија.
• Hg ＜ 0: Пумпата е инсталирана под површината на течноста, позната како поплавена вшмукувачка инсталација, која го елиминира ризикот од голтање воздух и обезбедува оптимална стабилност против кавитација.
• Прекумерно Hg: Ако вистинската висина на инсталацијата ја надмине пресметаната дозволена вредност, неизбежно ќе се појават кавитација, прекин на протокот, нестабилен излез на вода, оштетување на работното коло и други дефекти.

Накратко, Hg не може произволно да се постави како димензија за инсталација. Мора да се изведе преку прецизна пресметка и корекција на работната состојба, делувајќи како задолжителен индекс за безбедно, долгорочно и стабилно работење на пумпата.

II. Основни основни концепти: дозволено вшмукување лифт Hs и нето позитивна глава за вшмукување Δh

Пресметката на пумпата Hg се потпира на два главни параметри измерени од производителите на пумпи, кои се исто така најзбунувачки концепти за почетници.

1. Дозволено вшмукување лифт Hs

Дозволеното вшмукување подигање Hs се однесува на максимално дозволениот степен на вакуум при влезниот притисок на пумпата p1, што директно го рефлектира капацитетот за вшмукување течност на центрифугалната пумпа.

Клучно правило: Вредноста на Hs не се добива од теоретски пресметки; тој експериментално се мери од производителите на пумпи и е наведен во каталозите на пумпите и таблите со имиња за инженерскиот персонал.

Стандардните услови за тестирање специфицирани од производителите: Стандардната вредност на Hs се калибрира за чиста вода на 20°C под стандарден атмосферски притисок од 1,013×105 Pa. Штом ќе се променат надморската височина, температурата на водата или пренесениот медиум, мора да се изврши конверзија на работната состојба. Директната примена на каталошките параметри ќе доведе до сериозни грешки во пресметката.

2. Нето позитивна глава за вшмукување Δh (NPSHr)

Нето позитивната вшмукувачка глава Δh, наречена и потребна нето позитивна вшмукувачка глава NPSHr, најчесто се користи за пресметување на висината на инсталацијата на пумпите за масло и индустриските пумпи со висока прецизност. Тој го претставува дозволениот вакуумски степен за течно вшмукување на пумпата, т.е. крајната дозволена висина на вградување на пумпата, со единицата метар.

Во согласност со параметрите на Hs, NPSHr наведени во каталозите се тестира со чиста вода на 20°C како медиум. Потребна е посебна корекција кога се пренесува масло, хемиски течности и други специјални средства.

Поедноставена формула за проценка на кревање на вшмукување за инженерска употреба на лице место:

Подигнување на вшмукување = Стандардна водена колона со атмосферски притисок (10,33 m) − Потребен NPSHr Δh − Безбедносна маргина (0,5 m)

Стандардниот атмосферски притисок може да издржи вакуумска висина од 10,33 метри. Безбедносната маржа од 0,5 метри е широко прифатен индустриски стандард за да се избегне моментална кавитација предизвикана од флуктуирачки работни услови.

III. Комплетен сет на пресметковни формули за центрифугална пумпа Геометриско вшмукување лифт Hg

За инженерството на лице место, формулите се поделени на прецизни формули за пресметување и формули за брза проценка врз основа на типот на опремата и сценаријата за пресметување, применливи за сите пумпи за чиста вода, пумпи за масло и хемиски пумпи.

1. Општа прецизна пресметковна формула

Hg = (Pa − Pv) / ρg − NPSHr − hw

Оваа формула се однесува на прецизни пресметки за повеќето центрифугални пумпи и е најпосакувана формула за проектантските институти и градежните тимови.

2. Заедничка формула заснована на дозволеното подигање на вшмукување

Hg = Hs1 − рж

Hs1 значи дозволено вшмукување подигање коригирано за реалните работни услови; рж претставува вкупна загуба на главата на вшмукувачкиот цевковод. Оваа формула може да се примени директно кога брзината на главата е занемарлива.

3. Формула за проценка на брзо вшмукување подигнување

Hg = 10,33 − Δh − 0,5

Погоден за брза проверка на лице место, проверка на опремата и прелиминарен дизајн на шема за временска ефикасност.

Дефиниции на параметри:

• Hg: Дозволено геометриско вшмукување подигање на центрифугалната пумпа (m). Вистинската висина на инсталацијата на опремата мора да биде помала од оваа вредност.
• Pa: Локален атмосферски притисок на самото место (Pa); стандардна работна состојба вредност е 101325 Pa (10,33 m вода колона).
• Pv: Парен притисок на пренесената средина на моментална температура (Pa). Повисоката температура на водата доведува до поголем притисок на пареата и помала дозволена Hg.
• ρ: Густина на пренесената средина (kg/m³); стандардната вредност за чиста вода е 1000 kg/m³.
• g: Гравитациско забрзување, фиксирано на 9,81 m/s².
• NPSHr/Δh: Потребна нето позитивна вшмукувачка глава на пумпата (m), својствен параметар од каталозите на производителите на пумпата.
• рж: Вкупна загуба на главата на вшмукувачкиот цевковод (m), вклучувајќи загуба од триење, загуби од колена, вентили и цедилки.
• Hs, Hs1: Оригинален каталог што е дозволено подигање за вшмукување и дозволено вшмукување подигање поправено во работната состојба (m).

IV. Метод на конверзија за Hs параметри при нестандардни работни услови

Вредностите на каталогот Hs обезбедени од производителите важат само за чиста вода од 20°C под стандарден атмосферски притисок. Конверзијата е задолжителна кога работните услови на лице место се разликуваат, врска каде 90% од инженерскиот персонал прават грешки.

1. Пренесување чиста вода со различни работни услови (варијации на надморска височина и температура на водата)

Hs1 = Hs + Ha − 10,33 − Hv + 0,24

• Ha: локален атмосферски притисок претворен во еквивалентна висина на водена колона (m)
• Hv: притисок на заситена пареа на течност на реалната температура претворена во еквивалентна висина на водена колона (m)
• 10,33: Стандардна висина на водната колона со атмосферски притисок
• 0,24: Висина на колона за притисок на пареа од 20°C чиста вода

2. Пренесување масло, хемикалии и други специјални течности

Потребна е конверзија во два чекора:

Чекор 1: Поправете ја вредноста на каталогот Hs со горната формула за чиста вода за да добиете Hs1.

Чекор 2: Изведете секундарна корекција на Hs1 врз основа на карактеристиките на густината, вискозноста и испарувањето на специјалниот медиум за да се добие еквивалентно дозволеното вшмукување подигање кое одговара на медиумот, а потоа заменете го резултатот во формулата за пресметка на Hg за да избегнете дефекти на опремата предизвикани од отстапувања во пресметките.

V. Практични пресметковни случаи за повеќе сценарија

Случај 1: Поедноставена проценка на подигнување на вшмукување преку NPSHr

Дадени услови: Потребен NPSHr Δh на центрифугална пумпа = 4,0 m, медиумот е чиста вода под стандардни работни услови.

Процес на пресметка:

Вшмукување лифт = 10,33 - 4,0 - 0,5 = 5,83 m

Заклучок: Сигурната висина на инсталацијата на оваа пумпа мора да биде помала од 5,83 m.

Случај 2: Прецизна пресметка за двојни работни услови (температура на околината вода и вода со висока температура)

Дадени услови: Каталошки дозволено вшмукување подигање Hs = 5,7 m, вкупен отпор на цевководот за вшмукување hw = 1,5 mH2O, локален атмосферски притисок = 9,81×104 Pa, брзината на главата е игнорирана. Пресметајте го дозволеното геометриско вшмукување подигање за 20°C чиста вода и 80°C топла вода соодветно.

Работна состојба 1: Пренесување на 20°C чиста вода

Локалниот атмосферски притисок е близок до стандардната состојба за тестирање на производителот, така што не е потребна корекција на Hs.

Hg = Hs − hw = 5,7 − 1,5 = 4,2 m

Заклучок: За 20°C чиста вода, висината на инсталацијата на пумпата не треба да надминува 4,2 m за безбедно работење.

Работна состојба 2: Пренесување топла вода на 80°C

Корекција на Hs е задолжителна за вода со висока температура. Податоци од табела за пребарување: притисок на заситена пареа од 80°C вода = 47,4 kPa, соодветно Hv = 4,83 mH2O; локален атмосферски притисок Ha ≈ 10 mH2O.

Hs1 = 5,7 + 10 - 10,33 - 4,83 + 0,24 = 0,78 m

Заменете го коригираниот Hs1 за да ја пресметате висината на инсталацијата:

Hg = Hs1 - hw = 0,78 - 1,5 = -0,72 m

Основен заклучок: Негативната вредност на Hg значи дека инсталацијата на вшмукувачки лифт е забранета при оваа работна состојба на висока температура; задолжителна е инсталацијата на поплавено вшмукување. Телото на пумпата мора да биде најмалку 0,72 m под течната површина на резервоарот, во спротивно ќе дојде до сериозна кавитација и губење на вшмукување.

VI. Основни фактори кои влијаат на центрифугалната пумпа Геометриско вшмукување лифт Hg

Совладувањето на овие основни фактори овозможува брза оптимизација на шемите за инсталација и спречување на дефекти на кавитација од основната причина:

1. Надморска височина: Поголемата надморска височина одговара на понизок атмосферски притисок и помала вредност на Ha, што резултира со понизок коригиран Hs1 и драстично намален дозволен Hg. Пумпите инсталирани на големи надморски височини бараат намалена висина на инсталација или поплавен распоред на вшмукување.
2. Средна температура: Повисоката температура на течноста го зголемува притисокот на заситената пареа Hv, значително намалувајќи го дозволениот Hg. Водата со висока температура е генерално некомпатибилна со инсталацијата на лифтот со високо вшмукување.
3. Губење на главата на цевководот: Подолгите цевководи за вшмукување, помалите дијаметри на цевките и повеќе колена, вентили и цедилки доведуваат до поголема загуба на рж и помали достапни Hg.
4. Инхерентни перформанси на пумпата: Помалите потребни NPSHr и поголемата вредност на каталогот Hs обезбедуваат супериорни перформанси против кавитација и поголема дозволена висина на инсталација.

VII. Вообичаени погрешни пресметки и стапици за инсталација

Директна употреба на параметрите на оригиналниот каталог Hs и NPSHr без корекција за надморска височина и температура на водата, што доведува до целосно искривени резултати од пресметката.

Занемарување на загубата на главата на вшмукувачкиот цевковод, потпирајќи се исклучиво на теоретски пресметки, што резултира со прекумерна вистинска висина на инсталацијата и кавитација на пумпата.

Без резервирана безбедносна маржа, инсталација на пресметаната гранична вредност. Кавитација се јавува веднаш по скалирање на цевководот или флуктуации на работната состојба.

Инсталација на подигање со принудно вшмукување за медиуми со висока температура и апликации на висока надморска височина, игнорирајќи го барањето за поплавено вшмукување означено со негативни вредности на Hg.

Директна примена на формули за чиста вода на масло и хемиски медиуми без секундарна корекција на медиумот.

VIII. Најчесто поставувани прашања

П1: Што означува негативната центрифугална пумпа со геометриски вшмукувачки подигнување Hg?

Негативниот Hg значи дека пумпата не може да црпи течност преку инсталацијата за вшмукување лифт. Потребна е поставеност на поплавено вшмукување, при што централната линија на влезот на пумпата е поставена под површината на течноста на резервоарот за вшмукување за целосно да се елиминираат ризиците од голтање воздух и кавитација. Овој распоред е широко користен за вода со висока температура, транспорт на хемиски течности и апликации на висока надморска височина.

П2: Зошто параметрите на Hs не можат директно да се применат на локацијата?

Вредностите на каталогот Hs се експериментални податоци калибрирани само за 20°C чиста вода под стандарден атмосферски притисок. Секоја варијација во надморската височина на локацијата, температурата на водата или пренесениот медиум го менува притисокот на течната пареа и атмосферскиот притисок, наложувајќи конверзија на работната состојба пред Hs да може да се користи за пресметки.

П3: Каква е врската помеѓу NPSHr и геометриското вшмукување лифт?

Поголемиот потребен NPSHr Δh одговара на послаби перформанси против кавитација и помала дозволена висина на инсталација. Помал NPSHr обезбедува подобар капацитет за вшмукување течност и поголема дозволена висина на инсталација.

П4: Зошто е задолжителна безбедносна маржа од 0,5 m во пресметките на пумпата?

Несигурностите на самото место вклучуваат флуктуации на температурата на водата, скалирање на цевководот, варијации на протокот и отстапувања на притисокот. Резервираната безбедносна маргина од 0,5 m спречува моментална кавитација и обезбедува долгорочна стабилна работа на опремата.

IX. Резиме

Пресметка на геометриски вшмукувачки подигање на центрифугалната пумпа Hg центрира на два основни параметри: дозволено вшмукување подигање Hs и потребен NPSHr Δh. Брзата проценка функционира за стандардни работни услови, додека корекција на температурата на водата, надморската височина и средината е задолжителна за нестандардни сценарија. Позитивната или негативната вредност на Hg директно одредува дали е усвоена вшмукувачка инсталација или поплавена вшмукувачка инсталација, што служи како клуч за избегнување на кавитација на пумпата, абнормален шум, недоволна излезна вода и оштетување на работното коло. За инженерски апликации, директна употреба на некорегирани каталошки параметри и инсталација на теоретска гранична вредност се строго забранети. Потребна е прецизна пресметка со корекција на работната состојба на лице место и резервирана безбедносна маржа за да се гарантира ефикасна, стабилна и долгорочна работа на пумпата.
