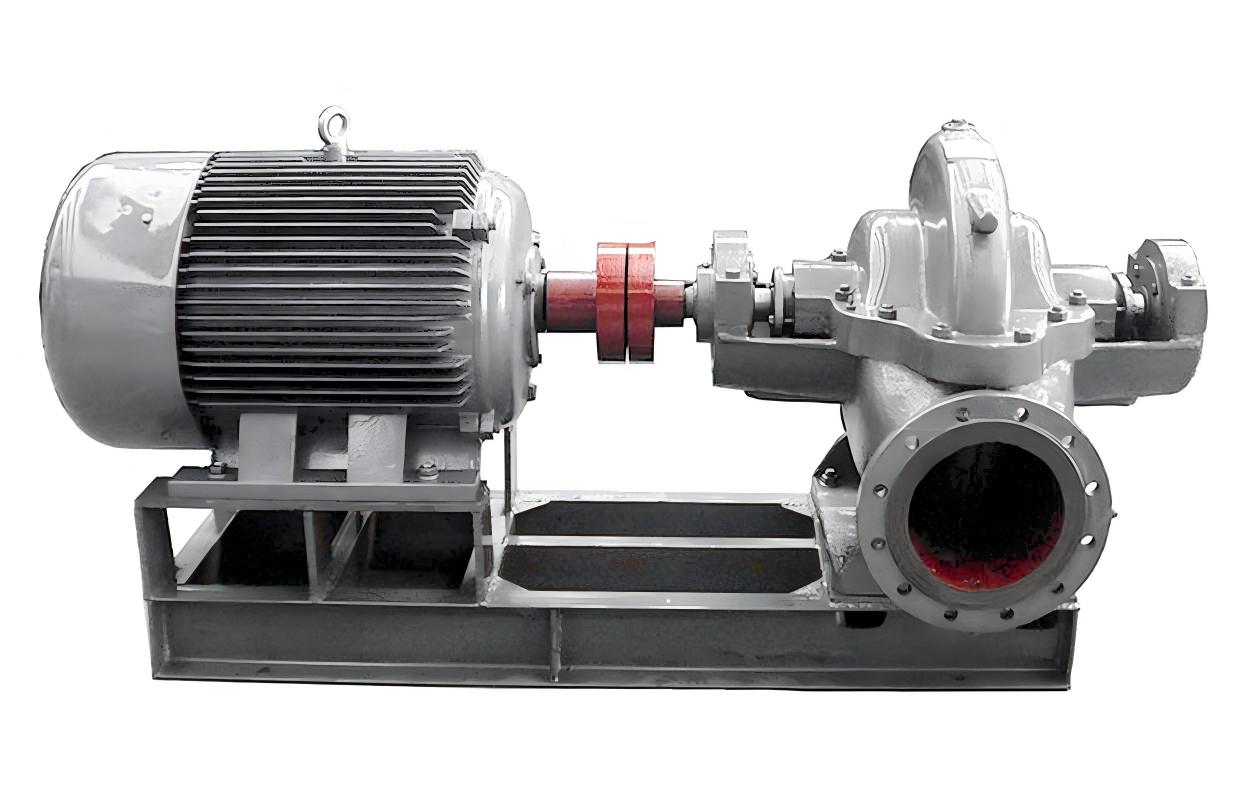

Како да прочитате дијаграм на спектарот на типот на пумпата: чекор-по-чекор водич

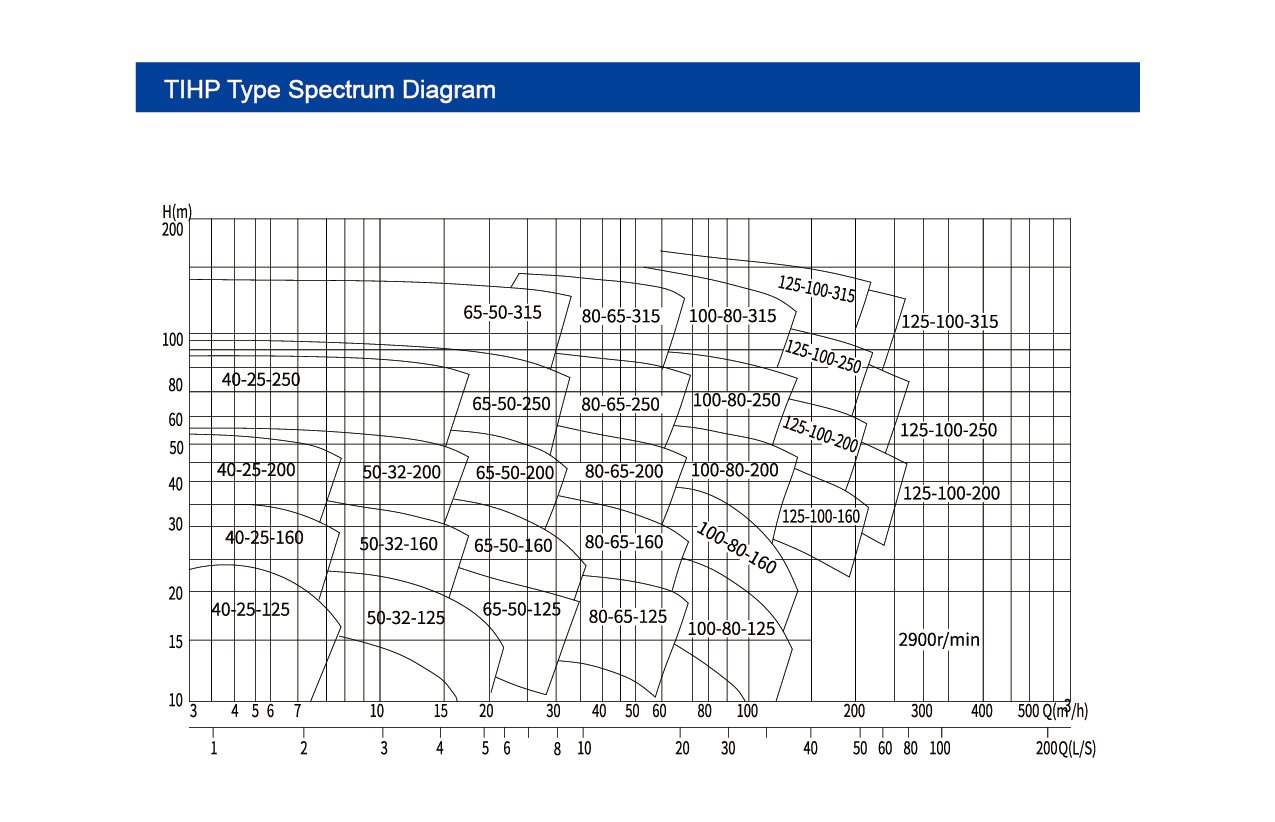

Ⅰ.Како да го прочитате овој дијаграм на спектарот на типот на пумпата

1. Толкување на оски

• Хоризонтална оска (x-оска): претставува стапка на проток (Q) во кубни метри на час (m³/h), зголемувајќи се од лево кон десно.
• Вертикална оска (y-оска): претставува глава (H) во метри (m), зголемувајќи се од дното на врвот.

Ⅱ. Криви и зони

Дијаграмот вклучува повеќе криви и зони, секој што претставува специфичен модел на пумпа. На пример, „40-25-125“ и „50-32-160“ означуваат различни модели на пумпа.

• Поени во кривините: Секоја точка на кривата ја означува вредноста на главата на моделот со одредена стапка на проток. На пример, во зоната „40-25-125“, серија на поени ја покажуваат главата со различни стапки на проток за овој модел.

Ⅲ. Клучни чекори: работна точка и избор

1. Утврди потребни параметри: Разјаснете ја стапката на проток на дизајн (Q₀) и главата за дизајн (H₀). На пример, на фабриката му е потребна пумпа за транспорт на 100 m³/h на глава од 80 m.
2. Пронајдете ја работната точка: Најдете Q₀ на x-оската и h₀ на y-оската; Нивниот пресек е работната точка. Ако точката спаѓа во полигоналната зона на моделот, тој модел теоретски го исполнува условот.
3. Пример: За Q = 80 m³/h и H = 80 m, проверете дали точката лежи во зоните како „100-80-250“ за да се процени соодветноста.

Приоретизирајте ја зоната со висока ефикасност: ако зоната има погусти криви или засенчување (обележано во некои дијаграми), тоа укажува на високо-ефикасен опсег (ефикасност ≥ 80%). Изберете модели чии работни точки спаѓаат во оваа зона за оптимална заштеда на енергија.

Ⅳ. Брзина на ротација и дополнителни информации

Нотацијата „2900 r/min“ на долниот десен агол ја означува номиналната брзина на пумпите во овој спектар (стандардна брзина за пумпи управувани со мотор). За различни брзини (на пр., 1450 r/min), користете го законот за сличност за да ги конвертирате перформансите:

• Стапката на проток е пропорционална со брзината.
• Главата е пропорционална со плоштадот на брзината.

Ⅴ. Логика за брз избор

1. Идентификувајте ги барањата за Q и H, а потоа пронајдете ја соодветната зона на моделот.
2. Приоретизирајте ги моделите со работни точки во близина на центарот на зоната (високо-ефикасна област).
3. Забележете ги дијаметрите на влезот/излезот на моделот (на пр., 40, 50 mm) за да обезбедите компатибилност со цевководите на страницата.
