Односот помеѓу излезниот притисок и брзината на проток на центрифугална пумпа

Центрифугални пумписе „работните коњи“ во индустриите како што се третман на вода, нафта и гас и производство. Притисокот на излезот (исто така познат како притисок на празнење) и брзината на проток се нивните најкритични индикатори за изведба. Корелацијата помеѓу овие две директно ја одредува ефикасноста на пумпата, потрошувачката на енергија и стабилноста на системот. Без разлика дали сте ангажирани во инженерски дизајн, ракување со опрема или други сродни области, совладувањето на оваа врска е клучот за оптимизирање на перформансите на опремата и избегнување на заобиколувања. Подолу, во комбинација со практично индустриско искуство на лице место, ја анализираме нивната интеракција, факторите на влијание и практични апликации - сите практични сознанија.

I. Основен закон: Инверзна пропорционална врска под фиксни услови

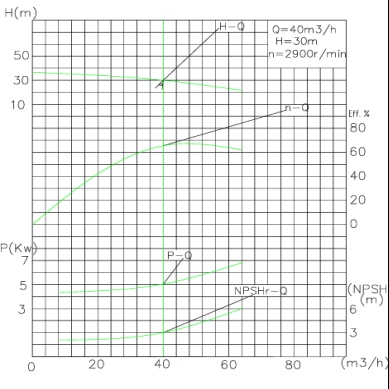

Под услов константна ротациона брзина и дијаметар на работното коло, излезниот притисок и брзината на проток на центрифугалната пумпа претставуваат обратна пропорционална врска. Овој закон може интуитивно да се рефлектира преку кривата Q-H (крива на брзина на проток-глава): главата е директно поврзана со притисокот, а како што брзината на проток се зголемува, главата се намалува и обратно.

Принципот не е комплициран: центрифугалните пумпи ја пренесуваат енергијата на течностите преку центрифугалната сила генерирана од ротирачкото работно коло. Кога брзината на проток се зголемува, повеќе течност поминува низ каналите на работното коло по единица време. Сепак, вкупната излезна енергија на работното коло е ограничена со фиксна ротациона брзина, така што енергијата доделена на секоја флуидна единица се намалува, а излезниот притисок соодветно паѓа. На пример, центрифугална пумпа со ротациона брзина од 1800 вртежи во минута има излезен притисок од приближно 4 бари кога брзината на проток е 60 m³/h; кога брзината на протокот се зголемува на 90 m³/h, притисокот најверојатно ќе падне на околу 2,2 бари. Оваа обратна пропорционална врска важи за сите центрифугални пумпи кои работат во рамките на нивниот дизајн опсег.

II. Клучни фактори кои влијаат на односот притисок-проток

Основниот инверзнопропорционален закон е под влијание на следните фактори, што доведува до отстапување на кривата Q-H и со тоа менување на интеракцијата помеѓу двете:

1. Брзина на ротација:Според законите за афинитет, притисокот е пропорционален на квадратот на ротационата брзина, а брзината на проток е пропорционална на брзината на вртење. Зголемувањето на брзината на ротација (на пр., преку погон со променлива фреквенција/VFD) синхроно ќе ги зголеми притисокот и брзината на проток, поместувајќи ја целата крива Q-H нагоре. Во идеални услови, кога брзината на ротација се удвојува, притисокот се зголемува до 4 пати од оригиналниот, а брзината на проток синхроно се удвојува.
2. Дијаметар на работно коло:Скратувањето на работното коло синхроно ќе го намали притисокот и брзината на проток. Овде важат и законите за афинитет: притисокот е пропорционален на квадратот на дијаметарот, а брзината на проток е пропорционална на дијаметарот. Општо земено, 10% намалување на дијаметарот ќе резултира со приближно 19% намалување на притисокот и 10% намалување на брзината на проток.
3. Системски отпор:Вистинската работна точка на пумпата е пресекот на нејзината крива Q-H и кривата на отпорност на системот. Факторите како што се премногу тесни цевководи, затнати филтри и претерано долги транспортни растојанија ќе го зголемат отпорот на системот, што ќе доведе до намалување на брзината на проток - пумпата треба да генерира поголем притисок за да го надмине отпорот и да ја транспортира течноста.
4. Својства на течност:Пумпата треба да работи во близина на точката за најдобра ефикасност (BEP), која е област со најголема ефикасност на кривата Q-H. Работењето подалеку од BEP (на пр., висок притисок и ниска стапка на проток) ќе ја зголеми потрошувачката на енергија и исто така може да предизвика кавитација, механички оштетувања и други проблеми.

III. Практични апликации: Оптимизирање на работењето и решавање проблеми

Совладувањето на горенаведените закони може да помогне да се решат практичните проблеми и да се подобрат оперативните ефекти на насочен начин:

1. Регулатива за стапка на проток:За да ја зголемите брзината на протокот, можете да го намалите отпорот на системот со отворање на вентилите пошироко, замена со цевководи со поголем дијаметар или зголемување на брзината на ротација на пумпата преку VFD; за да ја намалите брзината на проток, избегнувајте да користите вентили за гас (кои лесно предизвикуваат губење енергија) и дајте приоритет на намалување на брзината на вртење преку VFD за да се одржи оптималната рамнотежа притисок-проток.
2. Решавање проблеми со притисокот:Кога притисокот на излезот е премногу низок, прво проверете дали има абење на работното коло, недоволна брзина на ротација или прекумерна отпорност на системот. Зголемувањето на брзината на ротација или заменувањето на истрошеното работно коло може да го врати притисокот без да влијае на брзината на проток; кога притисокот е превисок, потребно е да се намали отпорот на системот или да се скрати работното коло.
3. Максимизирање на ефикасноста:Пумпата треба да работи во близина на точката за најдобра ефикасност (BEP), која е област со најголема ефикасност на кривата Q-H. Работењето подалеку од BEP (на пр., висок притисок и ниска стапка на проток) ќе ја зголеми потрошувачката на енергија и исто така може да предизвика кавитација, механички оштетувања и други проблеми.

IV. Најчесто поставувани прашања

П: Дали колку е поголем излезниот притисок на центрифугалната пумпа, толку е поголема стапката на проток?

О: Не. При фиксна ротациона брзина и отпор на системот, притисокот и брзината на проток имаат обратна пропорционална врска - вообичаено, колку е поголем притисокот, толку е помала стапката на проток.

П: Како да се зголеми брзината на проток без да се намали притисокот?

О: Зголемете ја ротационата брзина преку VFD или заменете го работното коло со поголем дијаметар. Според законите за афинитет, и двата методи можат да постигнат синхроно подобрување на брзината на проток и притисокот.

П: Кои се главните фактори кои влијаат на притисокот на излезот?

О: Основните фактори се брзината на ротација, дијаметарот на работното коло, отпорноста на системот и густината на течноста. Меѓу нив, брзината и дијаметарот на ротација имаат најзначајни влијанија и треба да им се даде приоритет при прилагодувањата.

Заклучок

Основната врска помеѓу излезниот притисок и брзината на проток на центрифугалната пумпа е обратна пропорционалност под фиксни услови, но може флексибилно да се оптимизира со прилагодување на брзината на вртење, големината на работното коло, отпорноста на системот и својствата на течноста. Примената на ова знаење во практични операции не само што може да ги подобри оперативните перформанси на пумпата и да ја намали потрошувачката на енергија, туку и да ги избегне загубите во прекини предизвикани од дефекти на опремата. Треба да се забележи дека за специфични сценарија за примена, од клучно значење е да се повикате на кривата Q-H на пумпата и да се спроведат тестови на лице место за да се одреди оптималната работна точка. Без разлика дали се работи за дизајнирање на системот или подоцнежно решавање на проблеми, темелното разбирање на оваа основна врска е од суштинско значење за ефикасно и стабилно работење на центрифугалните пумпи. Ако имате какви било други прашања во врска со изборот на центрифугална пумпа, совпаѓањето на параметарот притисок-проток, оптимизацијата на работната состојба итн., слободно контактирајтетеф. Имаме професионален технички тим, приспособени решенија и сеопфатна поддршка по продажбата за да го придружуваме ефикасното функционирање на вашата опрема во текот на целиот процес и да помогнеме во решавањето на различните предизвици за индустриски транспорт на течности.
