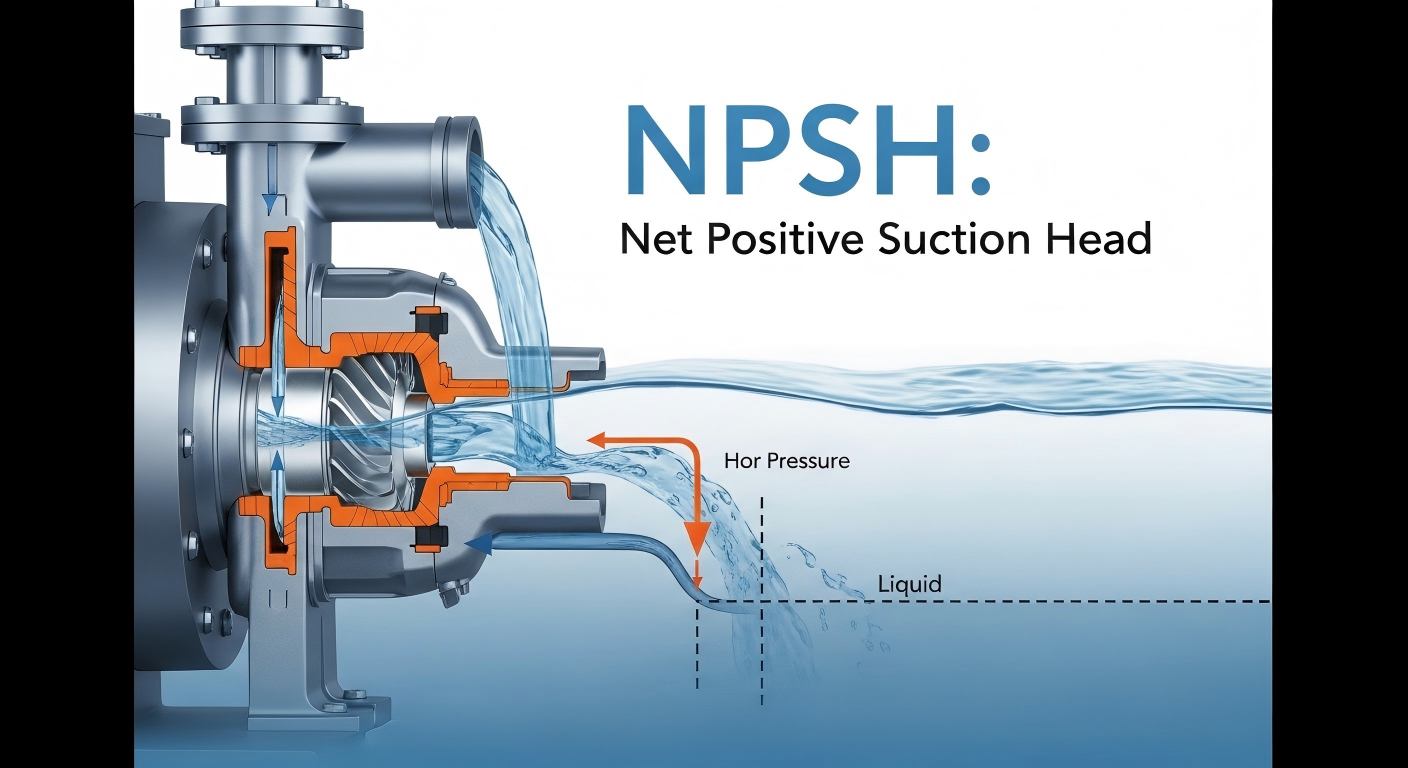

Што е нето позитивна глава за вшмукување (NPSH)?

Ако работите или дизајнирате ацентрифугална пумпасистем, NPSH (Net Positive Suction Head) е термин кој едноставно не можете да го избегнете. Тоа не е само физички параметар, туку критична линија на поделба која одредува дали вашата пумпа ќе работи непречено со децении или ќе биде укината поради кавитација за само неколку месеци.

I. Основна дефиниција на NPSH

NPSH се однесува на ефективната енергија од вишокот на притисок што всушност ја поседува течноста на влезот на центрифугалната пумпа. Неговата основна функција е да го надмине отпорот на проток и да спречи испарување на течноста, а најчесто се мери во метри водена колона (m) или стапки од течна колона (ft).

Кога работи центрифугалната пумпа, на влезот на работното коло се формира зона со низок притисок поради протокот на течноста со голема брзина. Ако притисокот овде падне под притисокот на заситената пареа на течноста, течноста ќе испарува моментално, создавајќи голем број на меурчиња од пареа. Како што меурчињата течат со течноста во зоната под висок притисок на работното коло, тие брзо се распаѓаат и експлодираат. Овој феномен е познат како кавитација - најразорниот начин на дефект на центрифугалните пумпи. Постоењето на NPSH е да се одржи долната линија на притисокот и да се спречи појавата на кавитација.

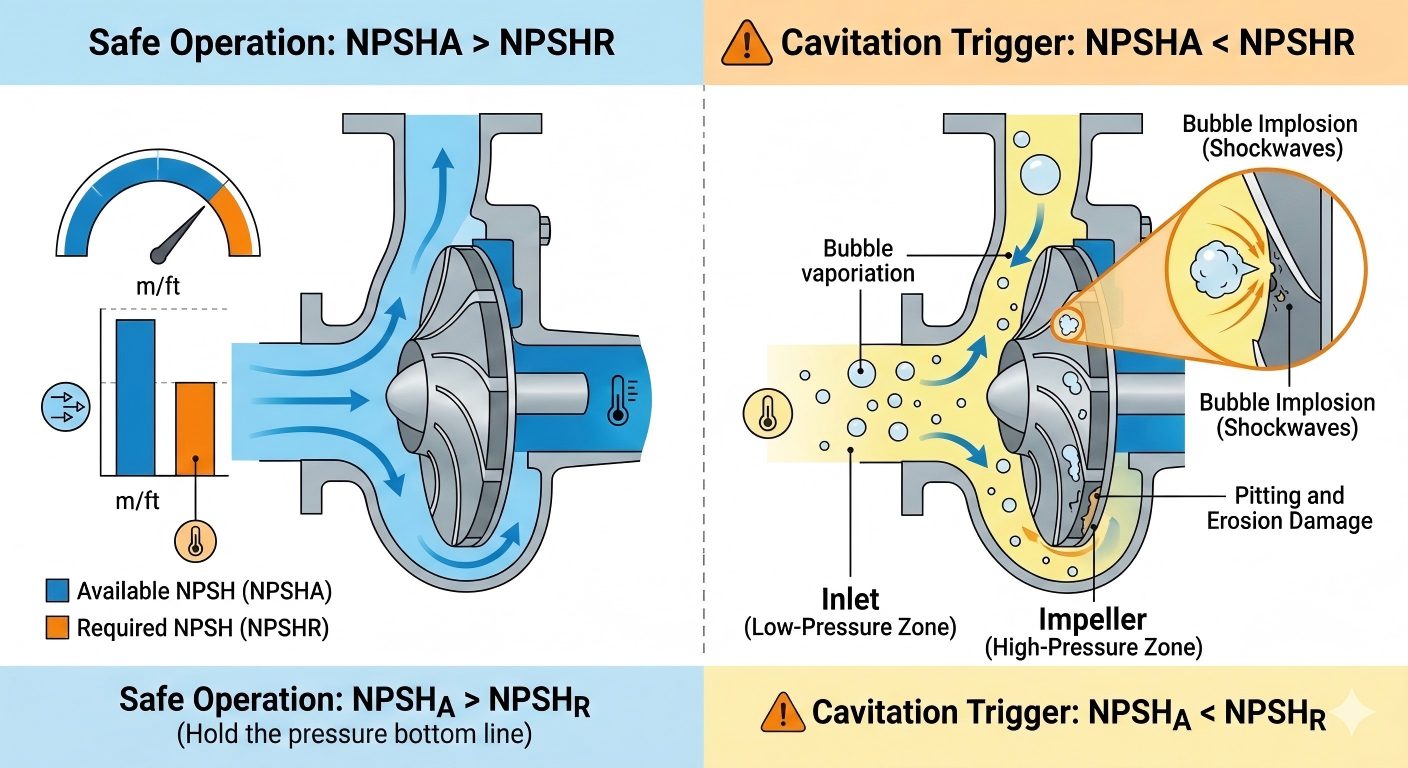

II. Двете страни на НПШ: НПША наспроти НПШР

Збунувањето на овие два концепта е причина број еден за неправилен избор во инженерските сајтови и пребарувањата на Google. За да се обезбеди безбедност на пумпата, нивната врска мора јасно да се разбере.

1. Достапен NPSH (NPSHA)

Колку енергија всушност може да обезбеди системот?

NPSHA е целосно определен од вашите услови за инсталација и нема никаква врска со брендот на пумпата. Тоа зависи од следниве фактори:

• Висина на нивото на течност: Висината на површината на течноста на резервоарот за складирање во однос на централната линија на пумпата (позитивен за поплавено вшмукување, негативен за вшмукување на подигнување).
• Површински притисок: Без разлика дали резервоарот за складирање е отворен за атмосферски притисок или затворен и под притисок.
• Триење на цевководи: Загуби на отпор предизвикани од должината на вшмукувачкиот цевковод, колена и вентили.
• Температура на течност: Клучна точка! Колку е поголема температурата, толку полесно испарува течноста, а толку е помал NPSHA.

2. Потребен NPSH (NPSHR)

Колку енергија троши самата пумпа?

NPSHR е вродена карактеристика на пумпата, одредена од производителот преку ригорозно тестирање и означена на кривата на перформансите на пумпата. Ја претставува потрошувачката на енергија потребна за течноста да тече од влезот на пумпата до точката на минимален притисок во внатрешноста на работното коло.

• Влијание на брзината на проток: Колку е поголема стапката на проток, толку е поголема брзината на протокот, толку е поголем падот на притисокот, а NPSHR е обично поголем.
• Влијание на дизајнот: Одличен хидрауличен модел (како што е дизајнот со двојно вшмукување) може значително да го намали NPSHR.

III. Кавитација: Фатална опасност од недоволен NPSH

Кога NPSHa < NPSHR, влезниот притисок на пумпата е помал од притисокот на течната пареа, а кавитацијата се јавува во фази, што на крајот предизвикува неповратно оштетување на опремата.

1. Процесот на појава на кавитација

1. Формирање зона со низок притисок: Влезниот притисок на пумпата нагло опаѓа, течноста моментално врие, создавајќи голем број ситни меурчиња од пареа.
2. Имплозија на меур: Како што меурчињата течат во зоната под висок притисок на работното коло, тие брзо се распаѓаат и експлодираат, создавајќи локални ударни бранови со висок интензитет.
3. Акумулација на штета: Милиони микроскопски имплозии дејствуваат континуирано, постепено ги оштетуваат основните компоненти на телото на пумпата.

2. Пет тешки последици предизвикани од кавитација

IV. Практичен водич: Како да се подобри NPSHa и да се избегнат ризиците од кавитација

Во работни услови на лице место, NPSHa може да се прилагоди преку оптимизација на системот. Основните насоки за оптимизација се како што следува, што може да се имплементира според вистинските сценарија:

1. Оптимизирајте ја позицијата за инсталација: намалете ја висината на инсталацијата на пумпата, дадете приоритет на режимот за инсталирање на поплавено вшмукување за директно да ја зголемите главата на статичкиот притисок на влезот.
2. Поедноставете го всисниот цевковод: скратете ја должината на вшмукувачкиот цевковод, намалете ги компонентите за локална отпорност како колена и вентили, зголемете го дијаметарот на цевката за вшмукување и намалете ја брзината на проток на течност и загубите од триење.
3. Подигнете го нивото на влезната течност: Зголемете ја висината на нивото на течноста на страната за вшмукување за да го зголемите ефективниот статички притисок и да го зајакнете снабдувањето со влезен притисок.
4. Услови за контрола на медиумот: Намалете ја температурата на медиумот со висока температура за да се намали притисокот на пареата; или изберете типови на пумпи отпорни на кавитација погодни за медиумот.
5. Точен избор на тип и совпаѓање: Дајте приоритет на центрифугалните пумпи со пониски вредности на NPSHR за да се намалат ризиците од кавитација од изворот и да се прилагодат на сложените работни услови.

Заклучок: Дозволете податоците да ги чуваат вашите средства

Што е нето позитивна глава за вшмукување (NPSH)? Тоа е линијата на поделба помеѓу ефикасното работење и катастрофалниот неуспех.

Не чекајте додека не го слушнете звукот на „камења за пумпање“ за да преземете акција.Тефикое посветена да ви обезбеди флуидни решенија кои не само што ги исполнуваат стандардите, туку и ги надминуваат очекувањата. Од точна анализа на работните услови до одличното производство на пумпи, ние ја интегрираме врвната потрага по NPSH во секое парче опрема, обезбедувајќи вашиот систем да работи ефикасно во тишина и без проблеми со кавитација.
