Овие чести проблеми во снабдувањето со вода, хемиското инженерство, климатизацијата и другите области често произлегуваат од погрешното читање или игнорирањето на основниот „упатство за употреба“ на центрифугалната пумпа - кривата на перформанси. Како основна опрема што широко се користи во индустријата, на секои 1% зголемување на ефикасноста на aцентрифугална пумпаможе да значи годишни заштеди од десетици илјади, па дури и стотици илјади јуани во оперативните трошоци за голем проект.
Оваа статија ќе ве научи како да ги толкувате кривите на пумпата, не само што ќе ви каже како да ги читате, туку и како да ги користите за да донесувате оптимални одлуки за набавка и работа и одржување.

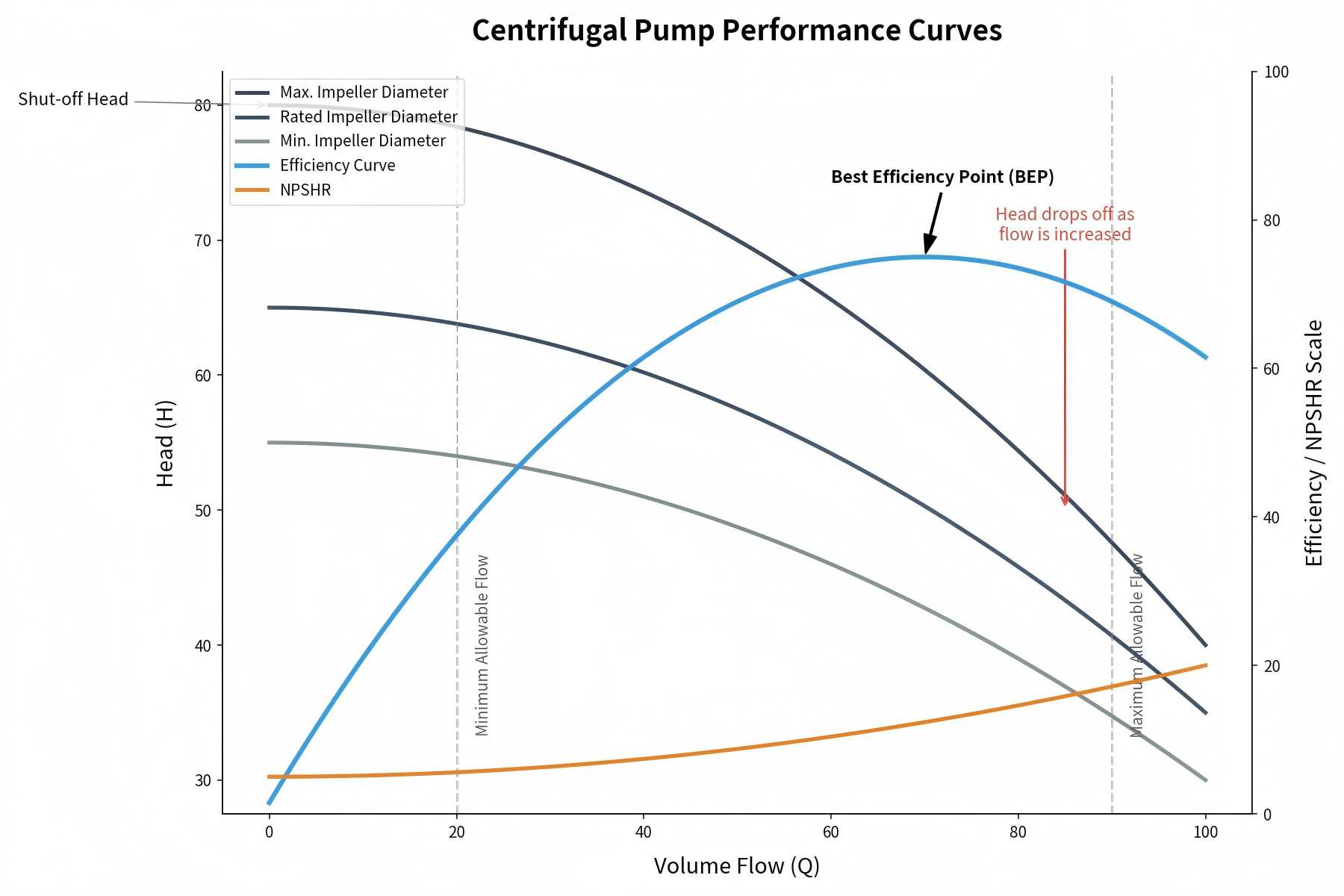

Кривата на проток на глава (крива H-Q) е најосновниот дел од кривата на пумпата. Го прикажува односот помеѓу главата на пумпата (висината до која пумпата може да подигне течност) и брзината на проток (волуменот на течност испорачана од пумпата по единица време) со константна брзина. Вообичаено, главата се црта на вертикалната оска (оската Y) и брзината на проток на хоризонталната оска (оската X).
Клучниот заклучок може да се извлече од кривата H-Q: како што брзината на проток се зголемува, главата постепено се намалува. Тоа е затоа што како што повеќе течност поминува низ работното коло и куќиштето на пумпата, триењето на течноста и турбуленцијата во пумпата се интензивираат, што резултира со намалена глава. На пример, пумпата може да генерира 100 стапки глава со брзина на проток од 50 галони во минута (gpm), додека главата паѓа на 80 стапки кога брзината на проток се зголемува на 75 gpm - оваа врска е јасно видлива на кривата.
Кривата на проток на енергија (Крива P-Q) ја покажува врската помеѓу потрошувачката на енергија на пумпата и брзината на проток со константна брзина. Потрошувачката на енергија (во коњски сили или киловати) се прикажува на вертикалната оска, а брзината на проток на хоризонталната оска.
За разлика од кривата H-Q, кривата P-Q покажува нагорен тренд: потрошувачката на енергија се зголемува како што се зголемува брзината на проток. Тоа е затоа што пумпата треба да вложи повеќе напори за да испорача повеќе течност и да надмине поголемо триење и турбуленции. Разбирањето на оваа крива е критично за изборот на моторот на пумпата - ако моторот е помал, може да се преоптоварува во услови со голем проток; ако е преголема, тоа ќе предизвика губење на енергија.
Кривата на ефикасност-проток (Крива E-Q) ја рефлектира ефикасноста на пумпата при различни стапки на проток. Ефикасноста (изразена во проценти) се прикажува на вертикалната оска, а брзината на проток на хоризонталната оска. Оваа крива е клучна за намалување на потрошувачката на енергија, бидејќи ја покажува брзината на проток со која пумпата работи со максимална ефикасност.
Кривата на ефикасност обично е „во облик на рид“: ефикасноста се зголемува до максимум како што се зголемува стапката на проток, а потоа постепено се намалува како што стапката на проток продолжува да се зголемува. Врвот на оваа крива се нарекува Најдобра точка на ефикасност (BEP) - детално објаснето подолу.
Читањето на кривата на пумпата не е само за идентификување на трите подкриви, туку и разбирање на клучните точки на податоци кои ја одредуваат работата на пумпата. Подолу се основните елементи на кои треба да се фокусираме:
Точката за најдобра ефикасност (BEP) е комбинација од брзина на проток и глава со која пумпата работи со максимална ефикасност, што е и врв на кривата E-Q и најекономична работна точка на пумпата. При изборот на пумпа, дадете приоритет на моделите каде што потребната работна точка (брзина на проток + глава) на системот е што е можно поблиску до BEP.
Ракувањето со пумпата далеку од BEP доведува до зголемена потрошувачка на енергија, забрзано абење на работното коло и моторот и скратен век на траење на пумпата. На пример, пумпа со BEP што одговара на 60 gpm може да доживее намалување на ефикасноста од 20%-30% и предвремено откажување кога работи со 30 gpm (половина од брзината на проток на BEP).
Опсегот на работа (исто така познат како опсег на перформанси) се однесува на брзината на проток и интервалот на главата во кој пумпата може безбедно да работи без да ги оштети работното коло, моторот или другите компоненти. Овој опсег е дефиниран со минималната/максималната стапка на проток и главата на пумпата и може да се гледа директно на кривата H-Q.
Производителите обично препорачуваат да се работи на пумпата во рамките на 70%-120% од BEP за да се обезбеди безбеден опсег на работа. Работењето надвор од овој опсег може да предизвика кавитација, прекумерни вибрации, прегревање на моторот и други проблеми.
Главата за исклучување е максималната глава што пумпата може да ја генерира при нула проток (т.е. кога вентилот за празнење е затворен), што е пресекот на кривата H-Q и вертикалната оска (оската Y). Разбирањето на главата за исклучување е критично за дизајнот на системот - ако статичката глава на системот ја надминува главата за исклучување на пумпата, пумпата нема да испорача течност.
Максималната стапка на проток е максималниот проток што пумпата може да го испорача со нула глава (т.е. без отпор на проток), што е пресекот на кривата H-Q и хоризонталната оска (оската X). Оваа вредност ви помага да одредите дали пумпата може да ја задоволи максималната побарувачка на системот за проток.
Нето позитивна глава за вшмукување (NPSH) е клучен параметар за спречување на кавитација - деструктивен феномен кога меурчиња од пареа се формираат во течноста поради недоволен притисок на вшмукување, што ги оштетува компонентите на пумпата. NPSH е разликата помеѓу притисокот на течноста при вшмукување на пумпата и притисокот на пареата на течноста.
Повеќето криви на пумпата вклучуваат крива NPSH, која го покажува минималниот NPSH потребен за пумпата да работи без кавитација при различни стапки на проток. За да се избегне кавитација, достапниот NPSH на системот мора да биде поголем од NPSH што го бара пумпата.
Не сите криви на пумпите имаат иста форма - нивната форма зависи од дизајнот на пумпата, а различните облици на криви одговараат на различни сценарија за примена. Подолу се трите најчести облици на криви на пумпата:
Стрмната крива покажува дека пумпата може да генерира висока глава при ниски стапки на проток. Овој тип на крива е погоден за апликации под висок притисок како што се системи за напојување на котелот, чистење под висок притисок или индустриски процеси каде течноста поминува низ тенки цевки или системи со висок отпор.
Рамната крива значи дека пумпата може да испорача висок проток при ниска глава. Идеален е за апликации со голем проток и низок отпор, како што се системи за наводнување, кули за ладење или општински системи за водоснабдување.
Брзо овенати крива покажува дека пумпата е склона кон кавитација при ниски стапки на проток. Ваквите пумпи бараат повисоки достапни NPSH за да работат ефикасно и се погодни за апликации со стабилни стапки на проток и доволен притисок на вшмукување.
За целосно искористување на кривите на пумпата, следете ги овие практични совети - тие ќе ви помогнат да ја изберете вистинската пумпа и да ги оптимизирате нејзините перформанси:
Да се избере вистинскиотцентрифугална пумпа, прво разјаснете ги системските барања, а потоа усогласете ги барањата со перформансите на пумпата користејќи ја кривата на пумпата. Подолу е чекор-по-чекор водич:
Откако ќе ја изберете вистинската пумпа, можете да ги оптимизирате нејзините перформанси користејќи ја кривата на пумпата за да ги намалите трошоците и да го продолжите работниот век. Подолу се основните стратегии:
